Устройство буксировки карьерных автосамосвалов

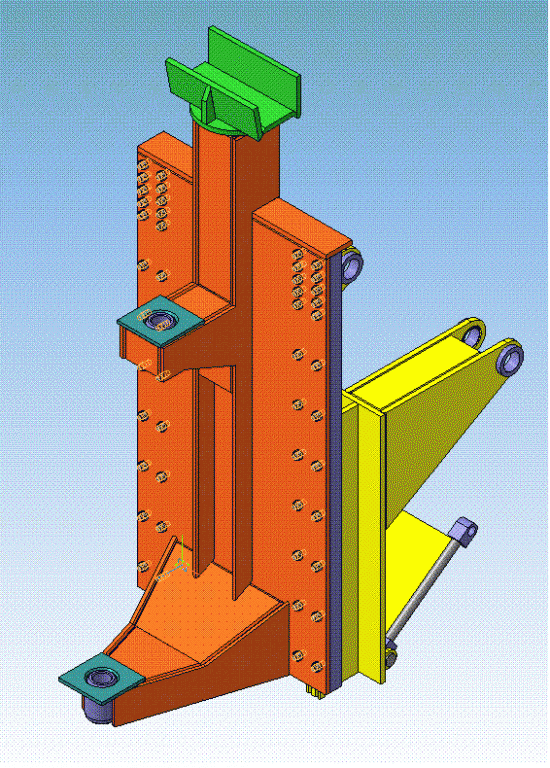

Буксировочное устройство Машины Буксировки Автосамосвалов (МБА-1) на базе БелАЗ-7555В.
Рассчитано для буксировки порожних, расторможенных автосамосвалов БелАЗ-7555В, CAT 777F, Terex TR100.
-Максимальное усилие подъема...30000 кг.
-Максимальное тяговое усилие...15000 кг.
-Уклон транспортировки ........до 12 %.
-Масса изделия.................4000 кг.
Гидроцилиндры подъма 2шт от БелАЗ-7555В.

Состав: 3D сборка Язык документа

Софт: Компас 3D V13 SP2
