Велосипедный кран 5т

Курсовой проект по ГПМ. Спроектирован Велосипедный кран грузоподъемностью 5 тон, скорость подъема груза 12 м/мин. вылет крюка 3.2 метра, высота подъема груза 6 м. Выполнены 4 листа в формате А1, ПЗ. содержит все необходимые расчеты.

1. Грузоподъемность, 5т
2. Скорость подъема груза 12 м/мин
3. Вылет крюка, м 3,2
4. Высота подъема груза, м 6

В данном курсовом проекте изложены:
1) общие расчеты механизмов велосипедного крана грузоподъемностью 5 т, скорость подъема груза 0,2 м/c, высота подъема груза 6 м, вылет 3,2 м;
2) методика выбора и проверки электродвигателей, редукторов, муфт и тормозов механизмов подъема груза и передвижения крана;
3) методика расчета металлоконструкции консоли.

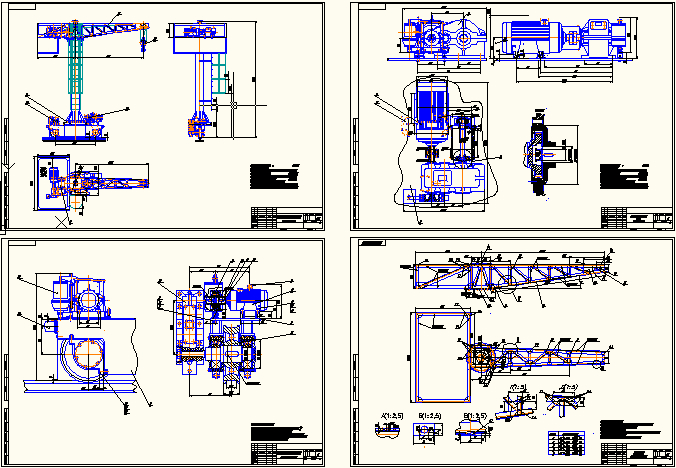

Состав: Сборочный чертеж(СБ), Механизм подъема груза, Консоль Механизм передвижения Язык документа

Софт: AutoCAD, DWG

Просмотр файлов
Велосипедный кран/Велосипедный кран.dwg
Велосипедный кран/Записка (Велосипедный кран).docx
