Промотур КОМПАС v17

Вилочный погрузчик 4,7т.

ДВГУПС
Кафедра ТТК
Погрузо-разгрузочные машины
Вилочный погрузчик аналог 4045М

1 Выбор аналога машины 4стр.
2 Расчет механизмов и узлов автопогрузчика…...6стр.
2.1 Расчет механизма подъема груза вилочного погрузчика...6стр.
2.1.1 Расчет суммарных сопротивлений подъему груза…6стр.
2.1.2 Расчет гидроцилиндра подъёма груза...13стр.
2.1.3 Расчет поперечного сечения грузовых вил..14стр.
2.2 Расчет механизма наклона грузоподъемника…..16стр.
2.2.1 Расчет гидроцилиндра для наклонагрузоподъемника.….19стр.
3 Тяговый расчет погрузчика 20стр.
3.1 Определение мощности и построение внешней скоростной характеристики двигателя автопогрузчика 20стр.
3.2 Определение основных параметров трансмиссии…...25стр.
3.2.1 Выбор шин….25стр.
3.3 Расчет динамической тяговой характеристики погрузчика.....32стр.
4 Расчет автопогрузчика на устойчивость...34стр.
4.1 Расчет погрузчика на продольную устойчивость34стр.
4.2 Расчет погрузчика на поперечную устойчивость 47стр.

Техническая характеристика погрузчика
1. Грузоподъемность-4,7 т
2. Максимальная высота подъема груза-3000 мм
3. Масса снаряженного погрузчика- 5,8 т
4. Длина с вилами-5150 мм
5. Ширина-2250мм
6. База - 2200мм
7. Колея передних колес-1740мм
8. Колея задних колес- 1620мм
9. Угол наклона грузоподъемника вперед (назад)-3 (7 )
10. Скорость подъема груза- 20 м/мин
11. Максимальная скорость передвижения погрузчика- 20км/ч
12. Максимальный угол подъема погрузчика- 8
13. Двигатель: тип, мощность(л.с.),число оборотов в мин.-ГАЗ-63/70/2800

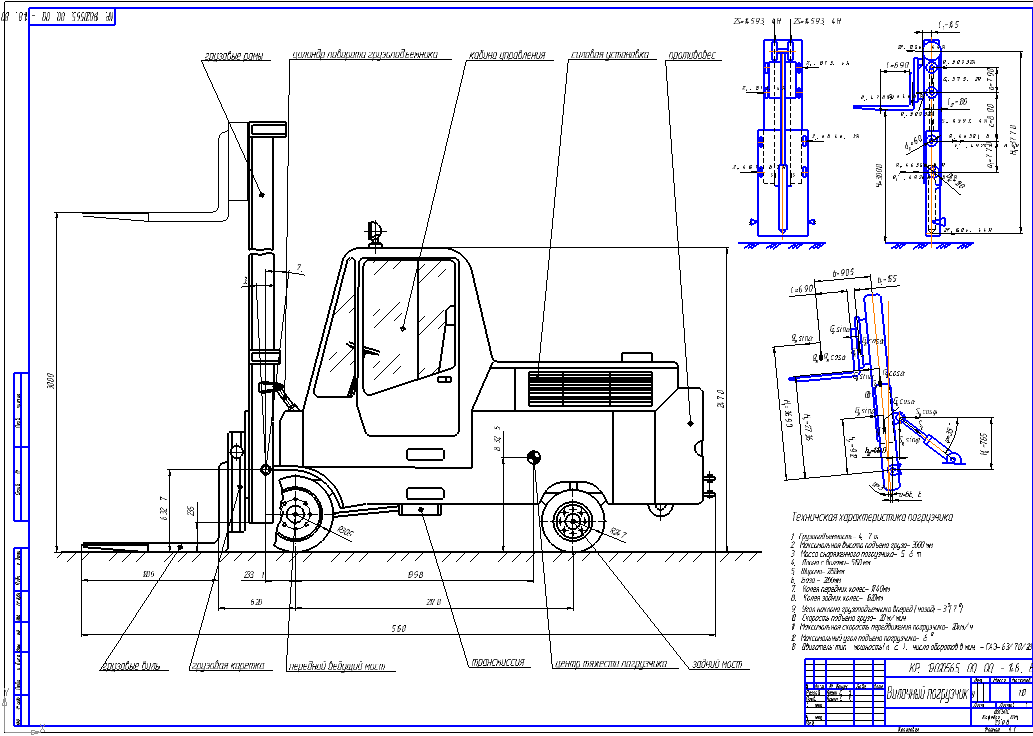

Состав: Вид общий (ВО), ПЗ Язык документа

Софт: КОМПАС-3D 13

Просмотр файлов
погрузчик ефим.cdw
Погрузчик курсовая Птухин Е.В.148.doc
погрузчик ефим.jpg
