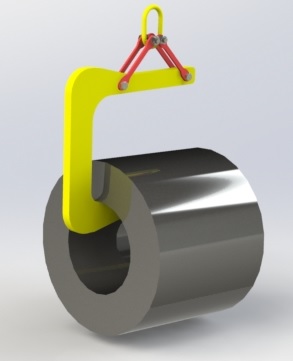

Захват для рулонов стали

Конструкция представляет собой захват с-образной формы с двумя отверстиями под крепление монтажных тяг. Тяги имеют крепежную ось, за которую производится монтаж захвата на крюк подъемной машины напрямую, либо через концевой овал.
Грузоподъемность 10 тонн. Максимальная ширина рулона 1250 мм. Зев 900 мм.
Материал - сталь 09Г2С

Состав: 3D сборка

Софт: SolidWorks 13

Файлы:

Захват для рулонов стали ЗРС/

Захват для рулонов стали ЗРС/Овал WLL 17 т.SLDPRT

Захват для рулонов стали ЗРС/ПТМ-ЗРС - 10.1250.900 - 01.00.01.Д -Захват.SLDPRT

Захват для рулонов стали ЗРС/ПТМ-ЗРС - 10.1250.900 - 01.00.02.Д -Петля.SLDPRT

Захват для рулонов стали ЗРС/Рулон стали.SLDPRT

Захват для рулонов стали ЗРС/ПТМ-ЗРС - 10.1250.900 - 01.00.03.Д -Кронштейн.SLDPRT

Захват для рулонов стали ЗРС/ПТМ-ЗРС - 10.1250.900 - 01.00.00.СБ.SLDASM

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Траверса для транспортировки рулонов стали

Рейтинг: 40

Софт: КОМПАС-3D 10 SP2

Состав: 3D Сборка

Траверса для транспортировки рулонов стали

Захват для труб торцевой (модельный ряд)

Рейтинг: 30

Софт: SolidWorks 13

Состав: Модели одной деталью (модельны

Захват для труб торцевой (модельный ряд)

Призма для установки и хранения рулонов стали

Рейтинг: 80

Софт: SolidWorks SP 3.0

Состав: 3D Сборка, модель

Призма для установки и хранения рулонов стали

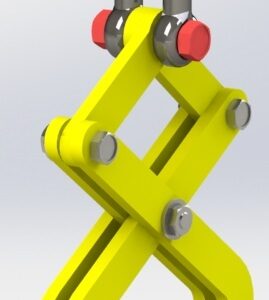

Захват для двутавра клещевой. Грузоподъемность 400 кг.
