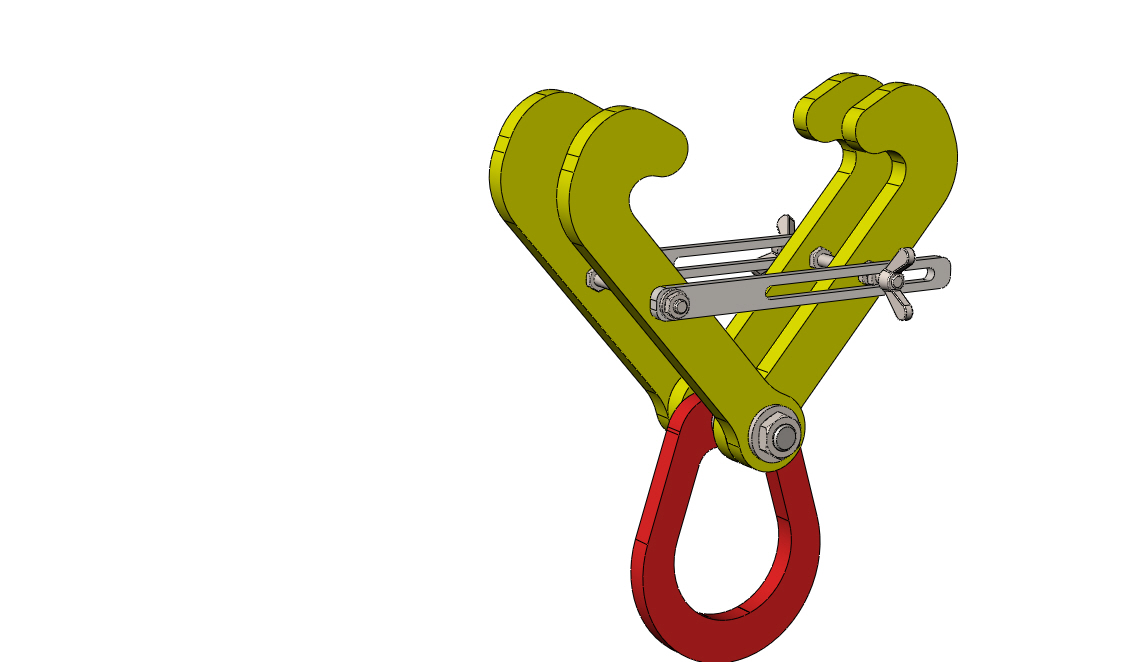

Захват - струбцина для двутавра

Захват предназначен для подъема и транспортирования балок таврового и двутаврового сечения различной грузоподъемности и с шириной полки до 200 мм, а также для монтажа грузоподъемных механизмов на балку. Конструкция захвата обеспечивает легкий и быстрый монтаж и надежное удержание захвата на балке.
Грузоподъемность захвата 400 кг.
Материал - сталь 09Г2С.

Состав: 3D сборка Язык документа

Софт: SolidWorks 13 SP1

Сайт: www

Просмотр файлов
ПТМ-ЗСТД-0.4.0-200 - 1.00.00.00.Струбцина.SLDASM
ПТМ-ЗСТД-0.4.0-200 - 1.00.00.01.Гребенка.SLDPRT
ПТМ-ЗСТД-0.4.0-200 - 1.00.00.02.Петля.SLDPRT
ПТМ-ЗСТД-0.4.0-200 - 1.00.00.03.Тяга.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
