Захват-удочка для кабельных катушек

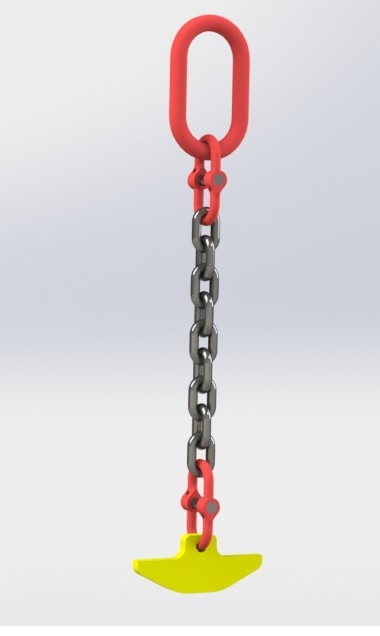

Конструкция представляет собой строп 1СЦ с концевым элементом — коромысло.

Модельный ряд:
грузоподъемность, кг / диаметр отверстия барабана, мм / длина цепи, мм
1600 / 65 — 110
3150 / 85 — 120
5000 / 120 — 160

В архиве детали - коромысло.
Материал коромысла — сталь 40х13.
Предел текучести 840 МПа.
Коэффициент запаса 2.5.
Предельное напряжение 336 МПа.

Состав: 3D модели(модельный ряд) Язык документа

Софт: SolidWorks 13

Просмотр файлов
ЗКК-1.6-65-110/X.BAT
ЗКК-1.6-65-110/ЗКК-1.6-65-110. Коромысло.SLDPRT
ЗКК-3.15-85-120/Thumbs.db
ЗКК-3.15-85-120/X.BAT
ЗКК-3.15-85-120/ЗКК-3.15-85-120. Коромысло.SLDPRT
ЗКК-5-120-160/X.BAT
ЗКК-5-120-160/ЗКК-5-120-160. Коромысло.SLDPRT
ЗКК-1.6-65-110
ЗКК-3.15-85-120
ЗКК-5-120-160
