Расчет бульдозера ДХ-59Л на базе трактора ДЭТ-250 и бульдозерного оборудования с модифицированным рабочим органом

Національний Університет Водного Господарства і Природокористування (НУВГП)
Кафедра вантажо-підйомних, дорожніх, будівельних, меліоративних машин і обладнання агропромислового виробництва.
Курсовий проект з дисципліни: "Землерийна техніка"
На тему: "Розрахунок бульдозера та бульдозерного обладнання з криволінійним ножем відвального робочого органу"
Рівне 2013

В даній курсовій роботі розглядається бульдозер ДХ-59Л на базі трактора ДЭТ-250 важкого класу тяги - 220 кН, потужність двигуна 250 кВт.

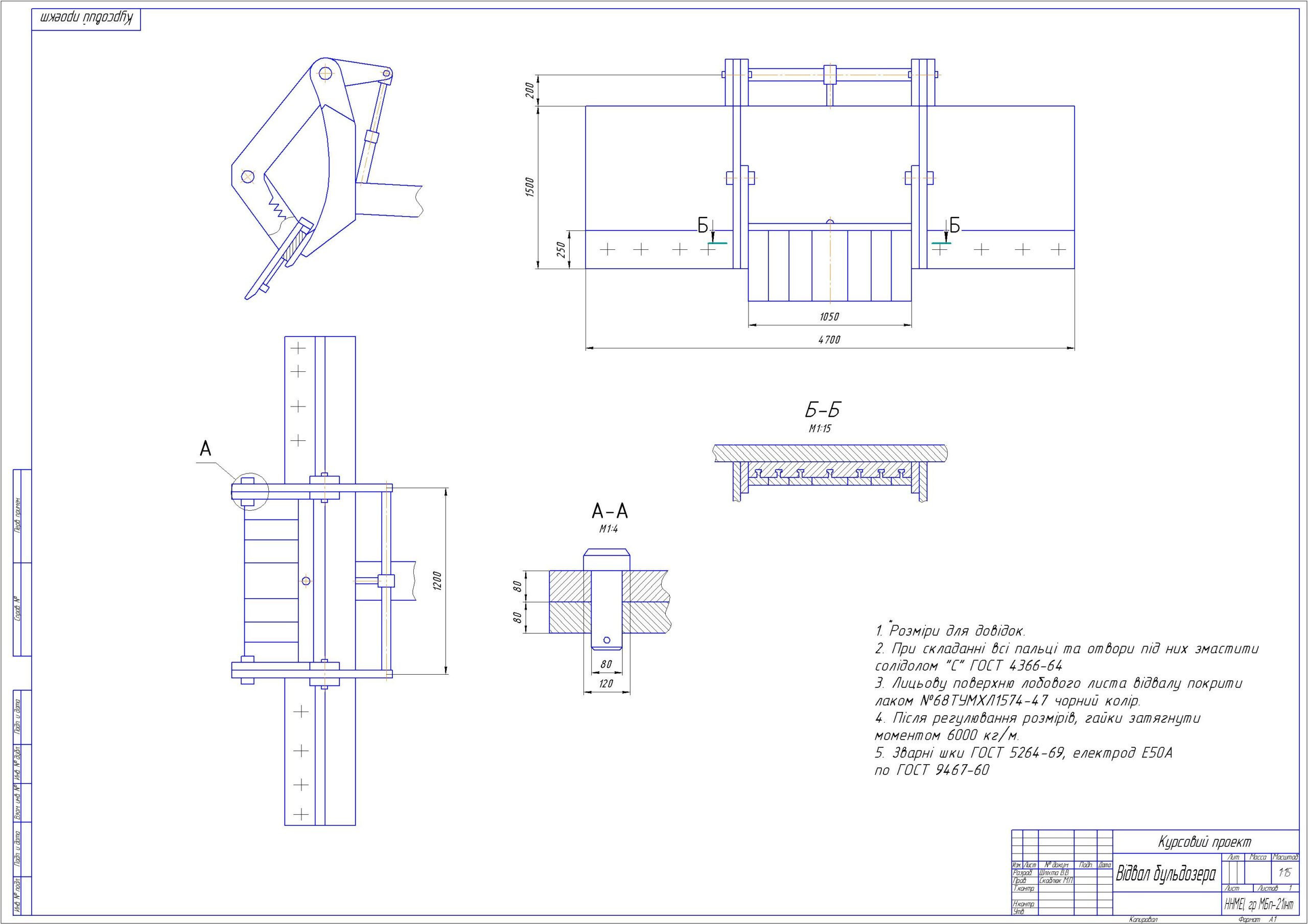

Графічна чатина складається з двох листів формату А1. На першому листі: бульдозер - вигляд загальний, в двох проекціях. На другому листі: модифікований відвал з криволінійним ножем, три проекції. 4 листи формату А3 з деталями відвалу. Записка містить 41 сторінку друкованого тексту.

В розрахунковій частині проводиться тяговий розрахунок бульдозера на ІІІ категорії грунту, з відвалом шириною - 4730 мм, висотою 1550 мм.
Розраховується опір різанню, тяговий баланс, та баланс потужності бульдозера, а також продуктивність, яка складає 48 м3/год.

Технічна характеристика
Базовий трактор ДЭТ-250
Тип керування робочими органами гідравлічне
Габаритні розміри, мм:
-довжина 6900
-ширина 4730
-висота 4280
Габаритні розміри відвала, мм:
-висота 1550
-ширина 4730
Маса навісного обладнання, кг 5000
Маса бульдозера (суха), кг 32200

Состав: Бульдозер (ВЗ), Деталювання (шток циліндра, зуб нижньої щелепи, кронштейн), Відвал (СК), Пояснювальна записка Язык документа

Софт: КОМПАС-3D 13 SP2

Каталог / Машиностроение и механика / Расчет бульдозера ДХ-59Л на базе трактора ДЭТ-250 и бульдозерного оборудования с модифицированным рабочим органом

Просмотр файлов
R1.docx
Лист2.cdw
Лист3.1.cdw
Лист1.cdw
Лист3.2.cdw
Лист3.3.cdw
Лист3.4.cdw
