Расчет и конструирование сборного зенкера и комплекта протяжек для наружного протягивания

Курсовой проект
Кафедра: конструирование станков, инструментов и машин.
Предмет: Режущие инструменты.
Название: Розрахунок та конструювання збірного зенкера та комплекту протяжок для зовнішнього протягування.
Университет:ТНТУ им. И. Пулюя.

Содержание
Введение 3
1. Расчет и конструирование сборного зенкера 5
1.1. Рабочий чертеж обрабатываемой детали 5
1.2. Типы инструментов, его характеристика и особенности 5
1.3. Выбор материала зенкеров, его химический состав
и основные механические свойства 7
1.4. Геометрические параметры зубов сборного зенкера 10
1.5. Режимы и силы резания 11
1.6. Выбор станка 14
1.7. Прочностной и конструктивный расчет 15
1.7.1. Проверка конуса Морзе 15
1.8. Расчет опасного сечения вала 17
1.9. Заточка зенкеров 17
1.10. Основные технические требования к зенкеров 20
2. Разработка конструкции комплекта протяжек
для наружного протягивания. 23
2.1. Назначение, область применения и классификация
протяжек наружного протягивания. 23
2.2. Расчет и конструирование комплекта протяжек,
компоновка и выбор схемы резания. 24
2.3. Геометрические и конструктивные параметры
отдельных протяжек и комплекта. 25
2.3.1. Подача на зуб и суммарный подъем протяжки. 25
2.3.2. Шаг и профиль зубьев. Форма стружечной канавки. 26
2.3.3 Геометрические параметры режущих и калибруя зубов 27
2.3.4 Стружкороздильни канавки 27
2.3.5 Длина протяжки и количество зубьев 28
2.3.6. Режим и силы резания 28
2.3.7 Выбор протяжного станка 29
2.4. Эскизное разработка конструкции комплекта протяжек 30
2.5. Прочность и конструктивные расчеты. 31
2.6 Выбор материала протяжек, его химический состав и
основные механические свойства. 32
2.7 Термообработка 33
2.8 Заточка протяжки 34
Литература 36

Даний збірний зенкер оснащений вставними зубами з швидкорізального сплаву, Р6М5 геометричні параметри їх вибираємо згідно ГОСТу, крім випадків де в нас існує особливий профіль оброблюваної поверхні, який впливає на значення деяких кутів того, чи іншого зенкера. Всі значення кутів вибираємо згідно [8], ст. 147, табл. 9.5.
Для поверхні 1 вибираємо наступні значення кутів зенкера:
γ=3° - передній кут;
α=8° - задній кут;
φ=90° - головний кут в плані;
φ =30° - поміжний кут в плані;
ω = 12° - кут нахилу гвинтової лі-нії;
λ= 0° - кут нахилу ріжучого зуба.
Для поверхні 2 вибираємо наступні значення кутів зенкера:
γ=3° - передній кут;
α=8° - задній кут;
φ=90° - головний кут в плані;
φ =0° - поміжний кут в плані;
ω = 12° - кут нахилу гвинтової лі-нії;
λ= 0° - кут нахилу ріжучого зуба.

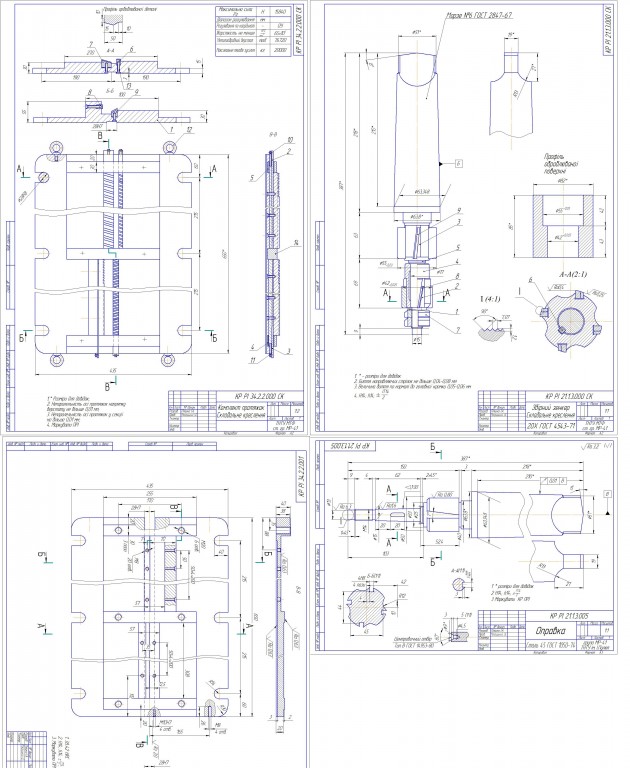

Состав: Корпус зенкера,Сборный зенкер сборочный чертеж,Оправка,Профиль детали обрабатывается сборным зенкером,Комплект протяжек сборочный чертеж,Плита 2 чертежа,Протяжка шпоночная,Профиль детали обрабатывается комплектом протяжек. Язык документа

Софт: Компас v13
