Расчет и выбор посадок деталей рабочих узлов промышленного оборудования

Национальный университет пищевых технологий
Кафедра машиностроения
Курсовой проект по дисциплине " Машиностроение"
На тему " Расчет и выбор посадок деталей рабочих узлов промышленного оборудования"
Киев 2014

В данном проекте рассматривается расчет и подбор посадок с зазором, натяжение, расчет и подбор калибров, расчет размерной цепи.
Курсовой проект содержит 16 страниц пояснительной записки, 5 чертежей А4.
Исходные данные для расчета посадки с зазором:
- Номинальный диаметр соединения, d = 180мм.
- Длина подшипника, L = 150мм.
- Радиальная нагрузка, R = 1800кН.
- Частота вращения вала, n = 850 об / мин.
- Рабочая температура, 40 0C.
Исходные данные для расчета посадки с натягом:
А) диаметр вала d = 105мм
Б) внутренний диаметр вала d1 = 50мм
В) внешний диаметр втулки d2 = 150мм
Г) длина соединения L = 80мм
Д) крутящий момент. Который передает соединения Mкр = 1,1 кН
Е) действующая осевая сила Roc = 1,2 кН
Е) материал охватываемой (вал-1) детали - Бр010Ф1
Ж) материал охватывающей (втулка -2) В. 45
С) рабочая температура соединения 200С

Состав: Втулка, крышка, шкив, сборочный чертеж, скоба Язык документа

Софт: КОМПАС-3D 13

Каталог / Машиностроение и механика / Расчет и выбор посадок деталей рабочих узлов промышленного оборудования

Просмотр файлов
маш/Desktop_1.ini
маш/Втулка.cdw
маш/Записка по ВС_ТВ.doc
маш/Кришка.cdw

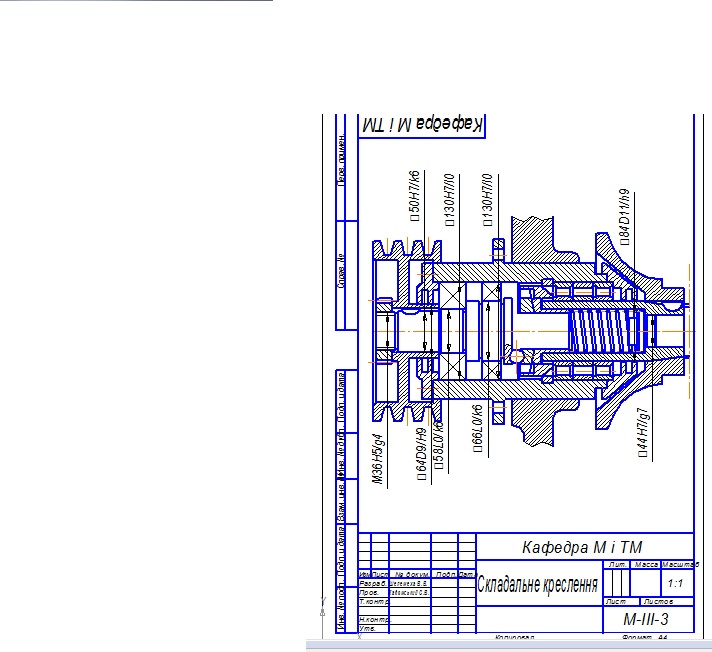

маш/Складальне креслення.cdw
маш/скоба160-180.cdw
маш/Шк_в.cdw
маш
