Расчет оптической вращательной системы

Киевский политехнический институт НТУУ КПІ
Механико-Машиностроительный институт;
Кафедра Лазерной техники, конструирования машин и материалознавства;
РГР по дисциплине "Основы конструрирования оптических систем и вузлов"

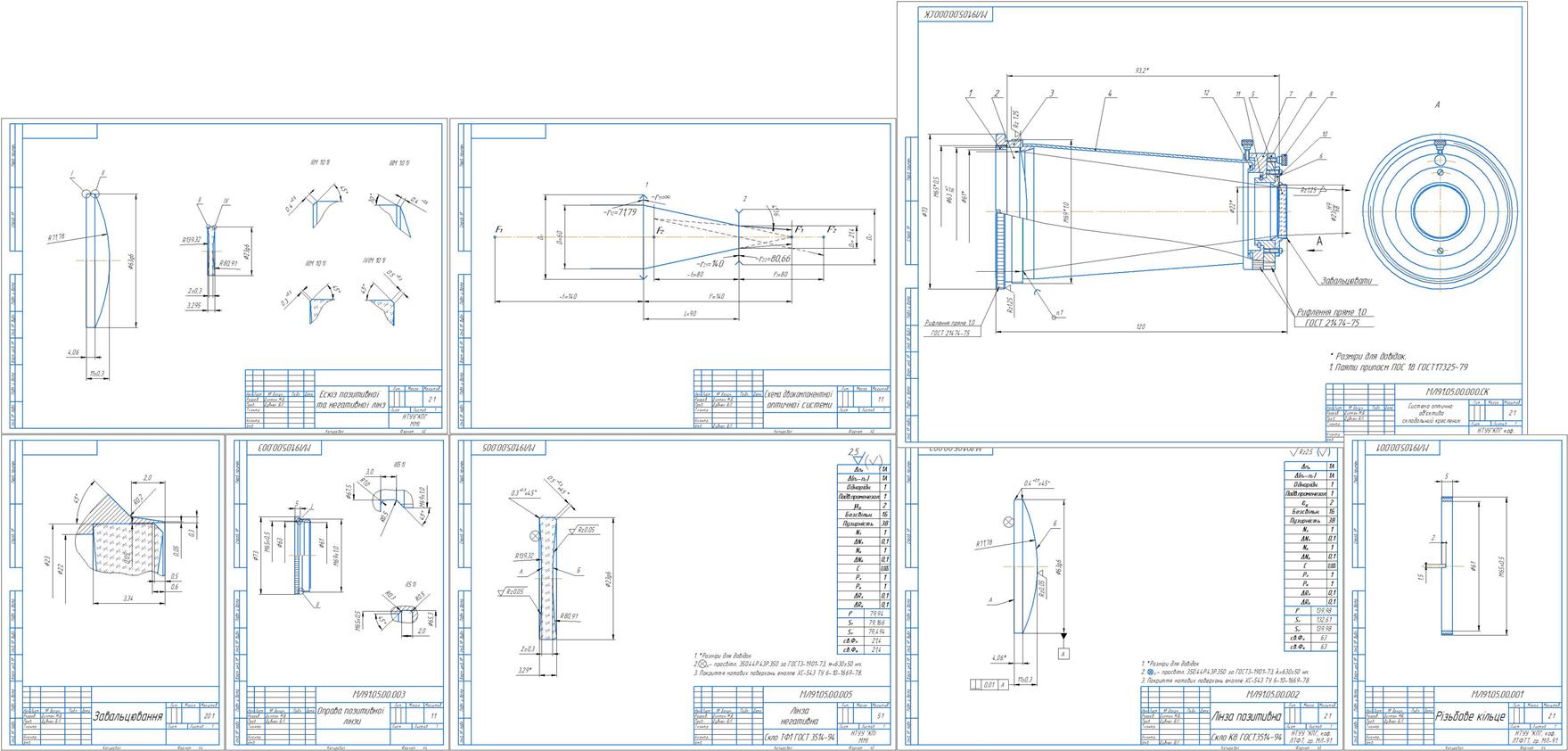

На тему: "Проектирование оптического узла обьктива"
Киев 2013

телескопи́ческая опти́ческая систе́ма — оптическая система, преобразующая параллельный световой пучок в параллельный же, но с другим углом наклона оптической оси. Предназначена главным образом для наблюдения удалённых объектов.

Состоит из объектива, обращённого к наблюдаемому объекту, и окуляра, обращённого к глазу наблюдателя или объективу съёмочного аппарата.
Объектив и окуляр взаимно расположены так, что передний фокус окуляра совмещён c задним фокусом объектива.
Оптические системы, предназначенные для наблюдения сильно удаленных предметов, называются телескопическими. Их отличительным оптическим свойством является то, что в систему лучи поступают в виде параллельных пучков и выходят из системы также в виде параллельных пучков. Эти системы применяются для визуального наблюдения предметов. Предметы наблюдаются в виде изображений, образованных оптической системой, под значительно большими углами, чем при рассмотрении их невооруженным глазом. Вследствие этого происходит искажение перспективы. Все предметы представляются приближенными к наблюдателю, а пространство предметов сжатым по направлению наблюдения.

Простейшая телескопическая система состоит из двух элементов: объектива и окуляра. Чтобы удовлетворить условию параллельности сопряженных пучков лучей в пространстве предметов и в пространстве изображений, необходимо, чтобы задний фокус объектива совпадал с передним фокусом окуляра. Оптическая длина такой системы равна сумме фокусных расстояний объектива и окуляра.

Зміст
1. Попередній розрахунок оптичної системи…………………………….2
2. Розрахунок та конструювання лінз……………………………………3
2.1. Розрахунок позитивної лінзи…………………………………….3
2.2 Розрахунок негативної лінзи…………………………………….5
3. Розрахунки вузлів кріплення……………………………………………8
3.1. Кріплення негативної лінзи завальцюванням…………………...8
3.2. Розрахунок кріплення різьбовим кільцем…………….…………9
4. Опис вузла юстування…………………………………………………..11
5. Конструювання вузла юстування негативної лінзи…….…..…...……11
6. Додатки …………………………………………………...……………..12
