Расчет параметров и разработка конструкции шахтной электропечи для газовой цементации

Карагандинский государственный технический университет
Кафедра Металлургия, материаловедение и нанотехнологии
Курсовой проект по дисциплине: «Оборудование литейных цехов»
Тема: «Расчет параметров и разработка конструкции шахтной электропечи для газовой цементации»
Караганда 2006

Исходные данные:
• Назначение печи: цементация
• Вид металла: низкоуглеродистая легированная сталь
• Масса детали: 3,3кг=0,0033т
• Исходная температура металла tн = 200С (холодный посад)
• Режим термообработки: нагрев хвостовиков до температуры 900-920 С и выдержка в науглероживающей среде.
Графическая часть содержит общий вид печи, нагревательная схема, крышка печи сборочный чертеж и спецификаций. Курсовой проект содержит 3 листа формата А1 графическая часть, 74 страниц пояснительной записки, спецификация формат А4 в Word.

Введение
1 Общая часть
1.1 Обоснование проекта
1.2 Описание изделий и условий их работы
1.3 Выбор материала и технологии термической обработки для изготовления детали - хвостовик
1.3.1 Классификация бурильных головок
1.3.2 Описание бурильной головки БГА-1М
1.3.3 Выбор материала для детали – хвостовик
1.4 Проектирование режимов и технологии термической обработки
1.5 Разработка маршрутного технологического процесса изготовления хвостовика БГА-1М
1.6 Выбор оборудования и расчет его количества
1.7 Расчет электроэнергии и вспомогательных материалов
1.8 Расчет площади термического участка
1.9 Компоновка здания и его конструкций
1.10 Разработка планировки термического участка (пояснение к первому листу)
1.11 Разработка конструкции здания и расположение оборудования (пояснение ко второму листу)
2 Специальная часть
2.1 Разработка конструкции печного агрегата
2.2 Тепловой расчет электропечи шахтной типа Ц-105А
3 Теплотехническая часть
3.1 Расчет электронагревателей
3.2 Расчет нагрева металла
3.3 Технология цементации изделий
4 Организационная часть
4.1 Состав термических подразделений
5 ОХРАНА ТРУДА
5.1 Анализ опасных и вредных производственных факторов при выполнении технологического процесса
5.1.1 Анализ опасных производственных факторов
5.1.1.1 Механические опасности и транспорт
5.1.1.2 Электробезопасность
5.1.1.3 Пожарная безопасность
5.1.2 Анализ вредных производственных факторов
5.1.2.1 Анализ микроклимата
5.1.2.2 Анализ освещения и звукоизоляции участка
5.1.3 Анализ вредных психофизиологических факторов
5.2 Расчёт заземления оборудования на участке
5.3 Мероприятия по обеспечению безопасности труда на проектируемом участке
5.3.1 Организация безопасной работы
5.3.2 Электробезопасность
5.3.3 Противопожарные мероприятия
5.3.4 Производственная санитария
5.3.5 Освещение участка
5.3.6 Организационные мероприятия
5.4 Техника безопасности при выполнении технологических операций
5.4.1 Общие требования безопасности
5.4.2 Требования безопасности перед началом работы
5.4.3 Требования безопасности во время работы
5.4.4 Требования безопасности в аварийных ситуациях
5.4.5 Требования безопасности по окончании работы
6 ПРОМЫШЛЕННАЯ ЭКОЛОГИЯ
6.1 Анализ загрязнения атмосферы
6.2 Расчет выбросов вредных загрязняющих веществ
6.3 Утилизация и ликвидация отходов
Список использованных источников

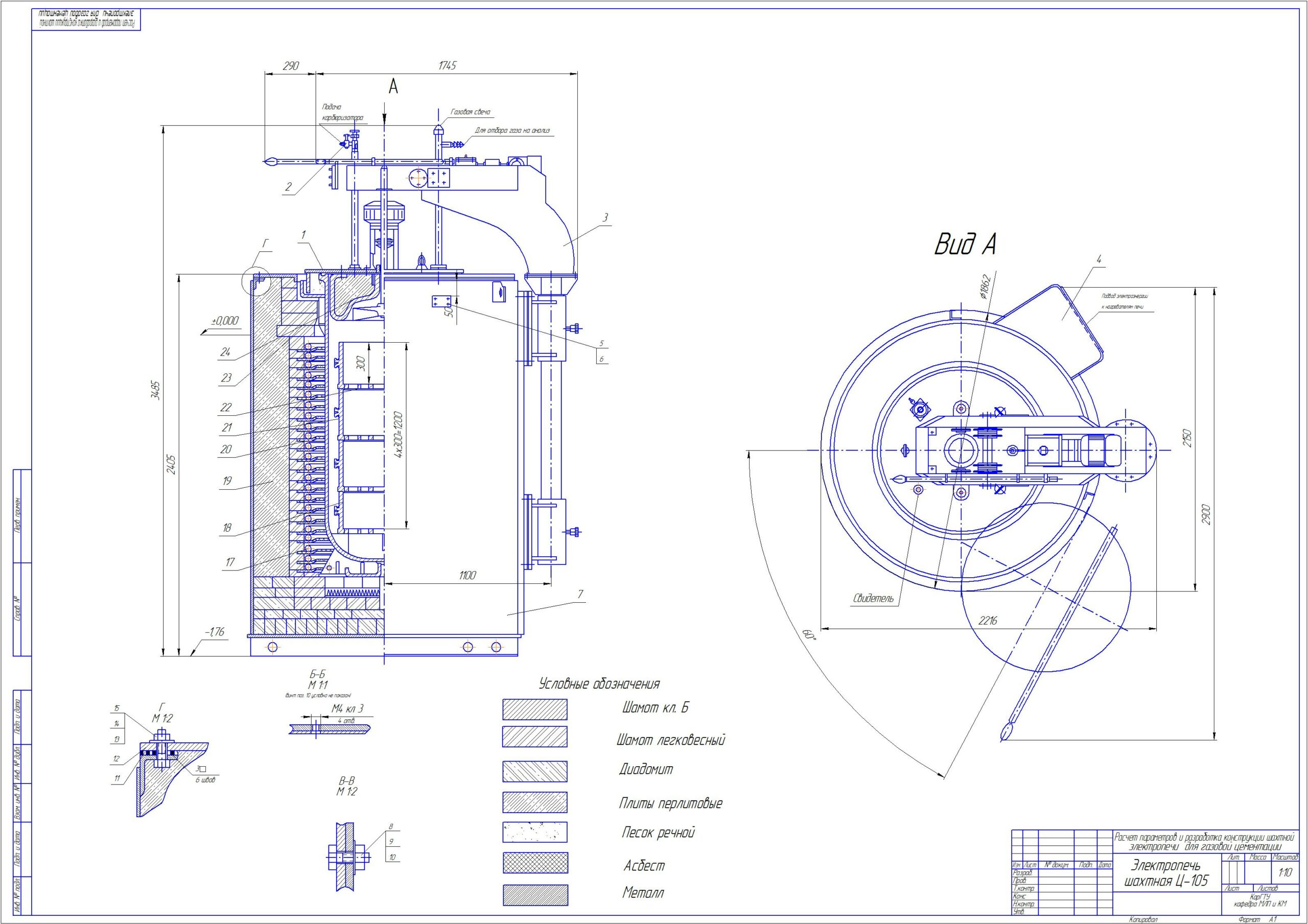

Состав: Электропечь шахтная Ц-105 (ВО), Крышка (СБ), Нагревательная схема (ТС), ПЗ Язык документа

Софт: КОМПАС-3D 12

Файлы:
pech/
pech/Спецификация 2.doc
pech/Расчет параметров и разработка конструкции шахтной электропечи для газовой цементации.docx
pech/нагреватель.cdw
pech/пз.doc
pech/Ц-105.jpg
pech/Спецификация 1.doc
pech/Ц-105.cdw
pech/Крышка А1.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Lancer1
Дата: 2014-03-18
Просмотры: 81989
2 комментария
    1

    здравствуйте можете содержание загрузить?

      2

      здравствуйте! сделано.
