"Расчет привода сепаратора"

Могилевский государственный университет продовольствия
Кафедра прикладной механики
Курсовой проект по дисциплине "Прикладная механика"
На тему"Привод сепаратора"
Могилев 2014

В данном проекте рассматривается привод сепаратора. Произведен технологический расчет и подбор оборудования для молочной промышленности.

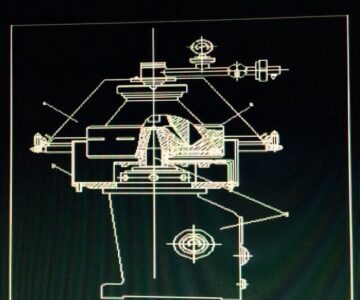

Графическая часть содержит чертеж привода сепаратора, общий вид и вид сверху.
Курсовой проект содержит 2 листа формата А1 графической части, 23 страницы пояснительной записки, 3 страницы спецификации.
Привод сепаратора состоит из электродвигателя, муфты, конического редуктора, ременной передачи, зубчатой передачи и двух пар подшипников качения.
Техническая характеристика:
Привод сепаратора:
N_р= 3,5 кВт
ω_р= 2,2 рад/с

Электродвигатель:
-мощность, кВт – 5,5;
-асинхронная частота вращения, мин-1 – 950;
Муфта: МУВП-710-38-1-50-1
Редуктор КР-250
-передаточное отношение – uкр = 6,3;
Ременная передача:
-диаметр ведущего шкива, мм - D =315;
- диаметр ведомого шкива, мм – D =710;
-передаточное отношение-uрп=2,39;
Зубчатая передача:
-число зубьев шестерни – z1=25
- число зубьев колеса – z2=75
- передаточное отношение – uзп=3,0

Состав: Пояснительная записка(конструктивный расчет привода сепаратора), Спецификация, Чертеж привода сепаратора Язык документа

Софт: КОМПАС-3D sp2

Каталог / Машиностроение и механика / "Расчет привода сепаратора"

Просмотр файлов
Курсовой.docx
Спецификация.doc
Лист 2 готов.cdw
Лист 1-ый готов.cdw
