Операция Укомплектация-2

Разработка контрольного устройства для проверки радиального биения отверстия

Бийский технологический институт Алт. ГТУ им. И.И. Ползунова
Кафкдра металлорежущих станков и инструментов
Курсовой проект по дисциплине "Автоматизация производственных процессов в машиностроении"
На тему: "Полуавтоматическое контрольно-измерительное приспособление для контроля радиального биения отверстия детали «Корпус»"
Бийск, 2014

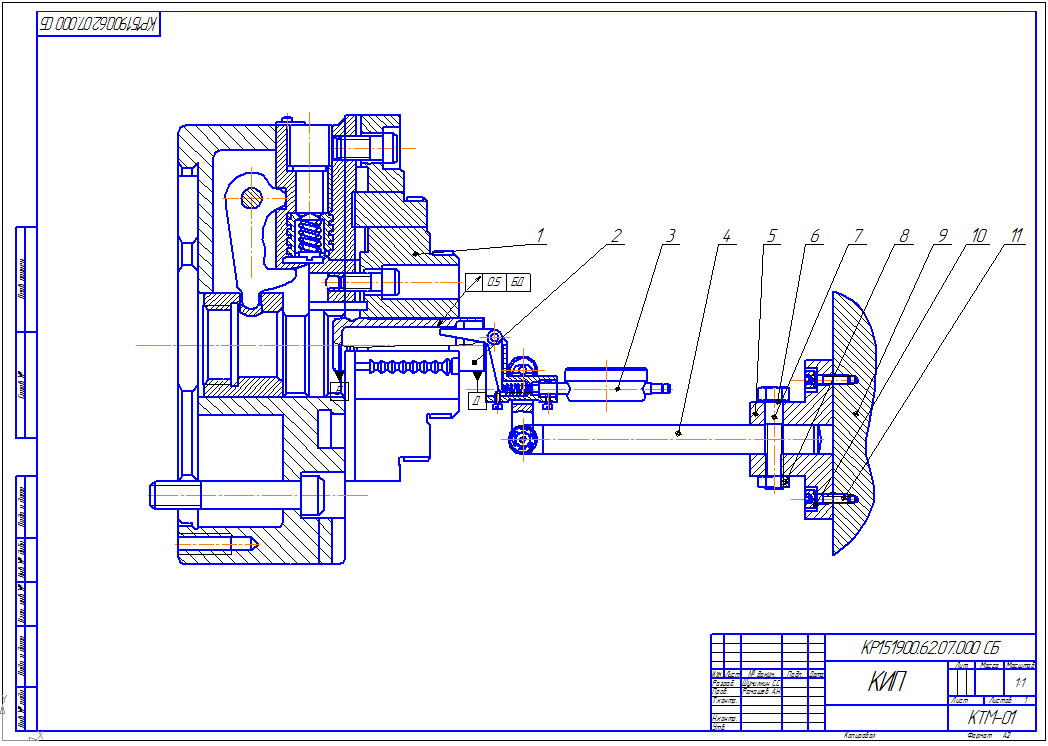

В данном проекте рассматриваются способы контроля радиального биения в отверстиях малых диаметров. Спроектированно контрольно-измерительное приспособление. Произведен расчет на точность. Составлен чертеж КИП. Курсовой проект включает в себя: пояснительную записку, 3 чертежа (деталь, приспособление и схема выполнения измерений), а также спецификацию на схему.

Состав: Пояснительная записка, чертеж детали "корпус", чертеж индикаторной головки, схема действия КИП Язык документа
