Разработка кукурузоуборочной жатки на базе комбайна Дон-1200 «Вектор»

Казанский государственный аграрный университет
Кафедра: Сельскохозяйственные машины
Курсовой проект на тему: Разработка кукурузоуборочной жатки на базе комбайна Дон-1200 «Вектор»
Казань-2009 г.

Кукурузу на зерно убирают в начале его полной спелости и заканчивают через 10 – 12 дней. Запаздывание с уборкой приводит к значительным потерям урожая зерна и снижению его качества: початки, попадая под осенние дожди и заморозки, поражаются грибными болезнями и повреждаются вредителями.

Первым недостатком существующих конструкций жаток является отсутствие очистки початков от оберточных листьев. Для устранения этого недостатка кукурузоуборочные машины снабжены початкоочистителями. Что же касается адаптеров, навешиваемых на зерноуборочные комбайны, то наличие при обмолоте початков рубашки из оберточных листьев, с одной стороны, снижает повреждение зерна, с другой – увеличивает его потери сходом с соломотряса. Последнее происходит за счет того, что обертка, накручиваясь на стержень початка, препятствует свободному выходу зерна через соломотряс.
Вторым существенным недостатком этих аппаратов является ограничение по скорости вращения протягивающих вальцов, отрицательно сказывающееся на повышении производительности уборки кукурузы. Это связано с тем, что при увеличении окружной скорости вальцов возрастает ударный импульс при взаимодействии початка и пластин, способствующий повреждению основания початка и снижению урожая за счет теряемого при этом зерна.
К технологическим недостаткам этих аппаратов можно отнести то, что отделение початка от плодоножки проводится в основном за счет прямого ее растяжения, выполняемого протягивающими вальцами.
Всех вышеперечисленных недостатков лишена конструкция разработанного нами початкоотделяющего аппарата с протягивающими вальцами и стрепперными пластинами, в конструкции которого дополнительно введена пара протягивающих ремней, расположенных в зоне початкоотделения над пластинами.

Зерноуборочный комбайн "Вектор"
Техническая характеристика
1. Вместимост бункера, м 4,9
2. Рабочая скорость, км/ч до 11,60
3. Ширина с выдвинутым выгрузным шнеком, м 7

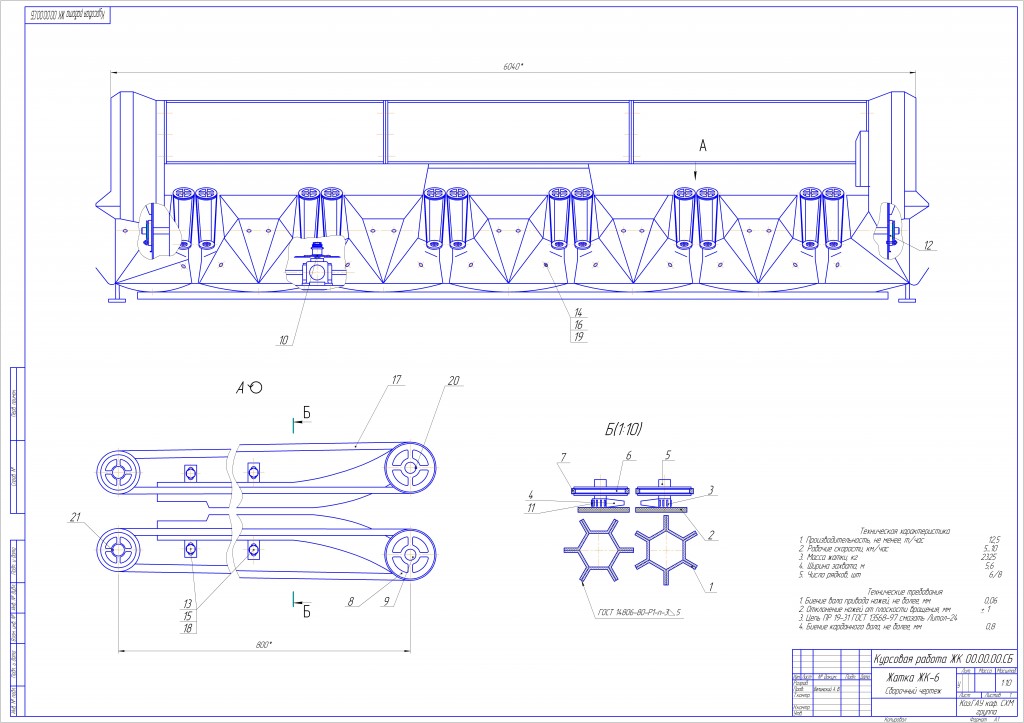

Жатка ЖК-6 Сборочный чертеж
Техническая характеристика
1.Производительность, не менее, т/час 12,5
2.Рабочие скорости, км/час 5...10
3.Масса жатки, кг 2325
4.Ширина захвата, м 5,6
5.Число рядков, шт 6/8

Состав: Пояснительная записка (ПЗ), Жатка ЖК-6 (СБ), Активный рабочий орган (СБ), Детали (Колесо зубчатое цилиндрическое, Опора, Шкив ведущий), Зерноуборочный комбайн "Вектор" (схематично), Спецификации Язык документа
