Разработка технологического процесса детали "Корпус редуктора вращения валочно-пакетирующей машины"

Национальный аэрокосмический университет им. Н. Е. Жуковского
Кафедра авиационных двигателей
Курсовой проект по дисциплине "Технология машиностроения"
На тему: "Разработка технологического процесса обработки детали "Корпус редуктора вращения валочно-пакетирующей машины"
Харьков 2014

ВВЕДЕНИЕ 4
1 Конструкторско-технологическая характеристика детали 5
2 Определение типа производства 8
3 Выбор вида заготовки 10
4 Выбор и технико-экономическое обоснование этапов технологического процесса изготовления, комплектов технологических баз, методов, последовательности и содержания операций формообразования поверхностей детали «Корпус» 12
5 Разработка и обоснование предварительного плана технологического процесса изготовления корпуса редуктора 15
6 Расчет межоперационных и общих припусков 16
7 Разработка операционной технологии 18
8 Размерный анализ и разработка геометрической структуры технологического процесса 19
9 Расчет режимов резания 22
9.1 Операция №030: фрезерно-расточная с ЧПУ 22
9.2 Операция №035: сверлильно-расточная с ЧПУ 30
10 Проектирование рабочего приспособления 36
10.1 Описание работы приспособления 36
10.2 Силовой расчет приспособления 37
10.3 Расчет параметров силового привода 41
10.4 Расчет приспособления на точность получаемых размеров 42
11 Проектирование специального контрольного приспособления 43
11.1 Исходные данные для проектирования 43
11.2 Расчет приспособления на точность 43
11.3 Описание работы спроектированного приспособления 44
ЗАКЛЮЧЕНИЕ 45
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 46

Состав: Пояснительная записка, Заготовка, Рабочий чертеж, План обработки корпуса, Комплект технологической документации, рабочее и контрольное приспособление Язык документа

Софт: КОМПАС-3D 14

Каталог / Машиностроение и механика / Разработка технологического процесса детали "Корпус редуктора вращения валочно-пакетирующей машины"

Просмотр файлов
147101 КП - ПЗ.docx
Рабочее приспособление/Cпецификация_сверлильное.docx
Рабочее приспособление/Приспособление для сверлильной операции .cdw
Контрольное приспособление/Приспособление контрольное.cdw
Контрольное приспособление/Спецификация 1 - контроль.DOC
Контрольное приспособление/Спецификация 2 - контроль.DOC
Контрольное приспособление/Спецификация 3 - контроль.DOC

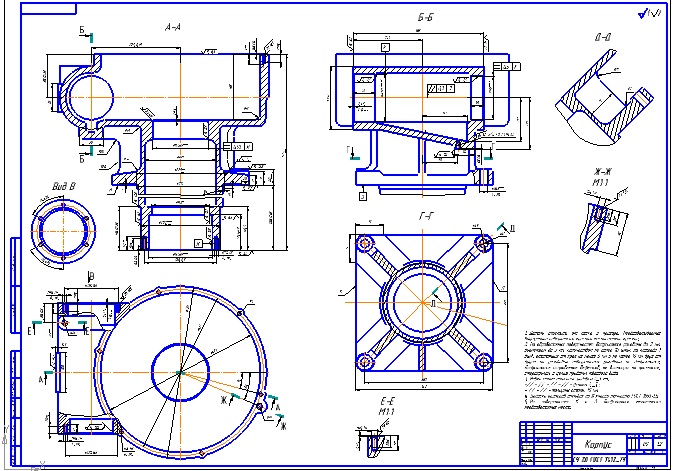

Чертеж.cdw
