Операция Укомплектация-2

Разработка технологического процесса детали «Втулка»

СПО "Стерлитамакский станкостроительный техникум", кафедра "Технология машиностроения", курсовой проект по дисциплине "Технология машиностроения", тема:Разработка технологического процесса детали «Втулка», г.Стерлитамак 2008год

В данном курсовом проекте разрабатывается технологический процесс изготовления детали "Втулка" массой равной 1,1 кг, изготовленная из серого чугуна СЧ 20 методом литья в кокиль по ГОСТ 1412-85, представляет собой тело вращения со ступенчатым центральным отверстием. Наибольшие габаритные размеры: ∅95х64.
Данная работа включает в себя следующие разделы:
1 Общая часть
1.1 Описание конструкции детали
1.2 Анализ технологичности
2 Технологическая часть
2.1 Обоснование заданного типа производства
2.2 Выбор и обоснование метода получения заготовки. Определение размеров, массы и стоимости заготовки
2.3 Разработка технологического процесса (по ГОСТ 3.1109-73)
2.3.1 Технические условия на изготовление детали и методы их обеспечения
2.3.2 Обоснование выбора баз
2.3.3 Выбор и обоснование технологического оборудования и оснастки
2.3.4 Определение операционных припусков и межоперационных размеров
2.3.5 Определение режимов резания и норм времени (на одну операцию представить расчет по эмпирическим формулам)
2.4 Сравнительная характеристика проектного и базового вариантов технологического процесса (таблица времени оп изменяемым операциям)
3 Проектирование специального режущего инструмента (развертки для чистовой обработки отверстия ф9,96мм)
Перечень использованной литературы
Графическая часть содержит:

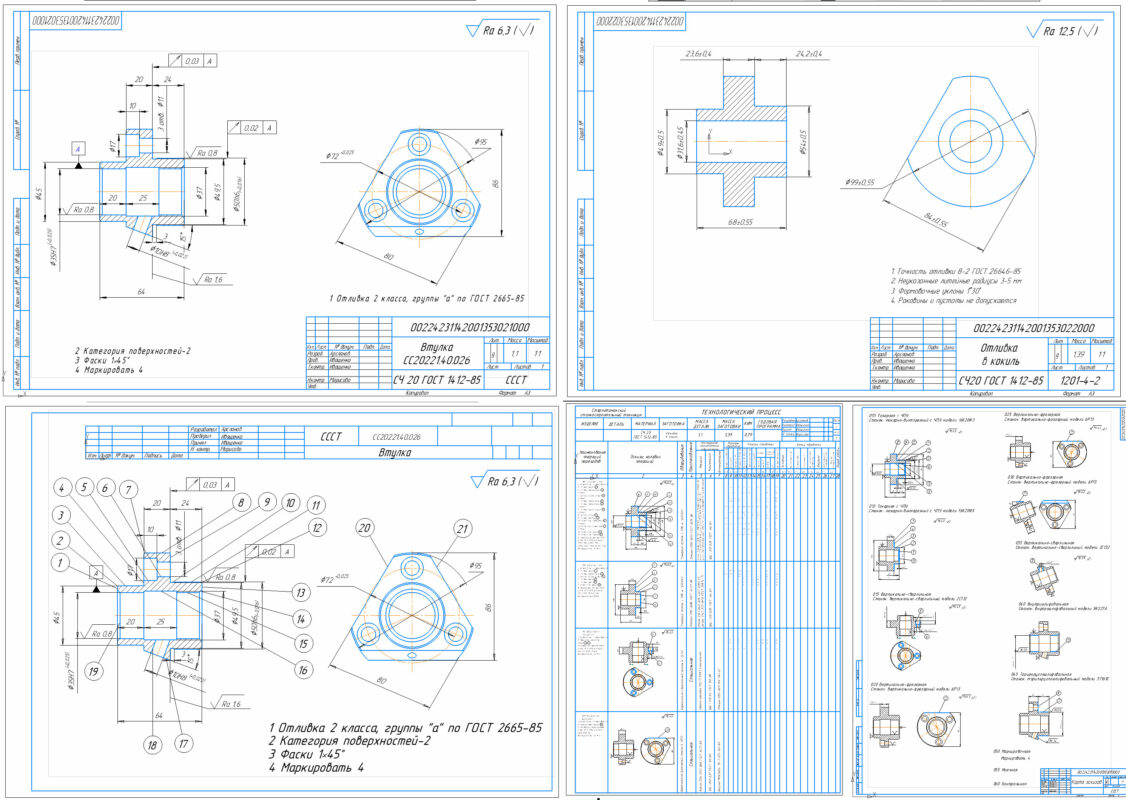

Чертеж заготовки, чертеж детали-представителя, маршрутное описание технолтогического процесса, чертеж детали на технологичность, маршрутная карта, комплект операционных карт с эскизами, чертеж проетируемого специального инструмента.

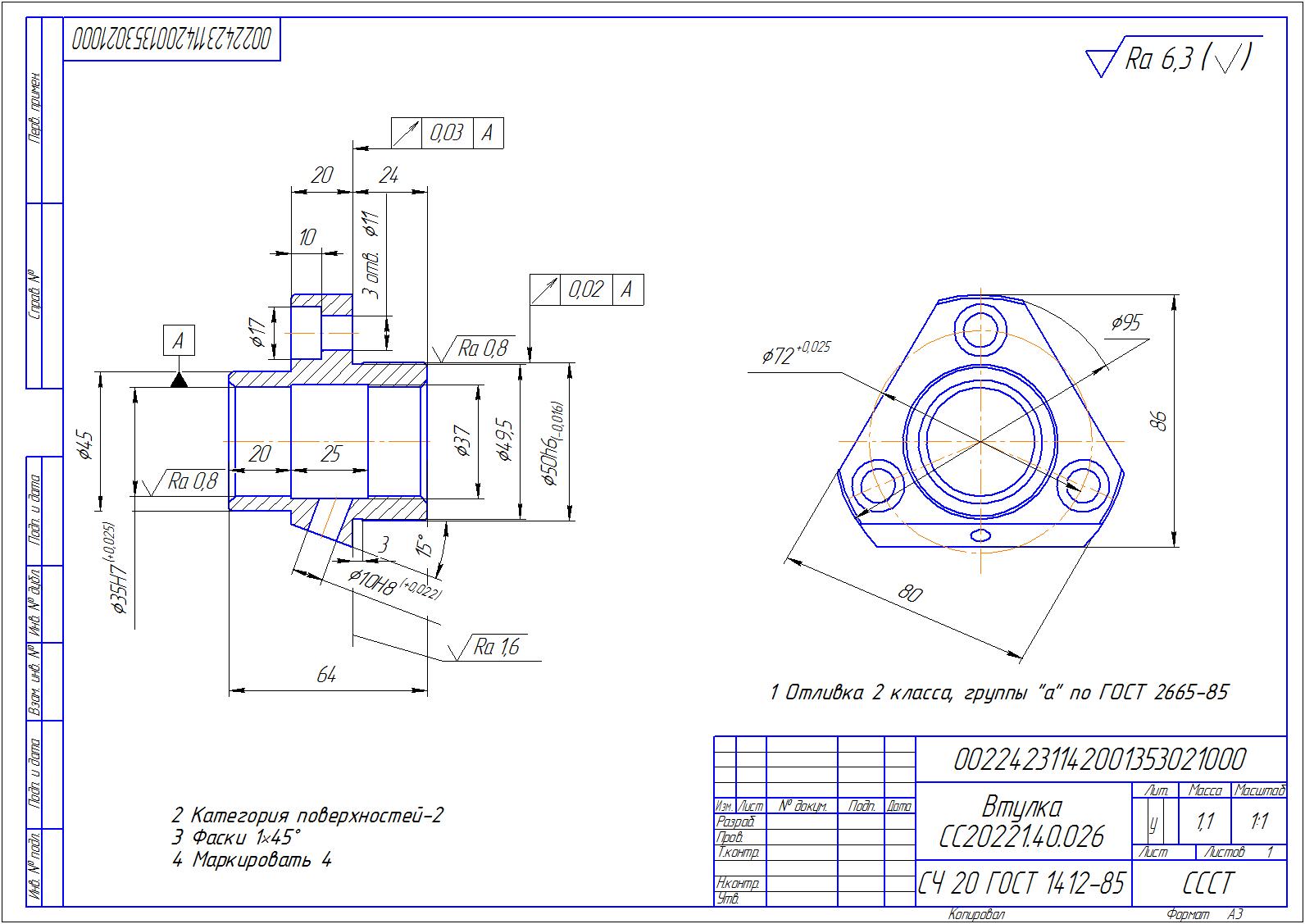

Состав: Пояснительная записка, Деталь "Втулка", заготовка детали "Втулка", специальный инструмент развертка ф9,96мм, длиной l=140 мм, маршрутное описание изготовления, маршрутная и операционные карты изготовления Язык документа

Софт: КОМПАС-3D V12

Каталог / Машиностроение и механика / Разработка технологического процесса детали «Втулка»

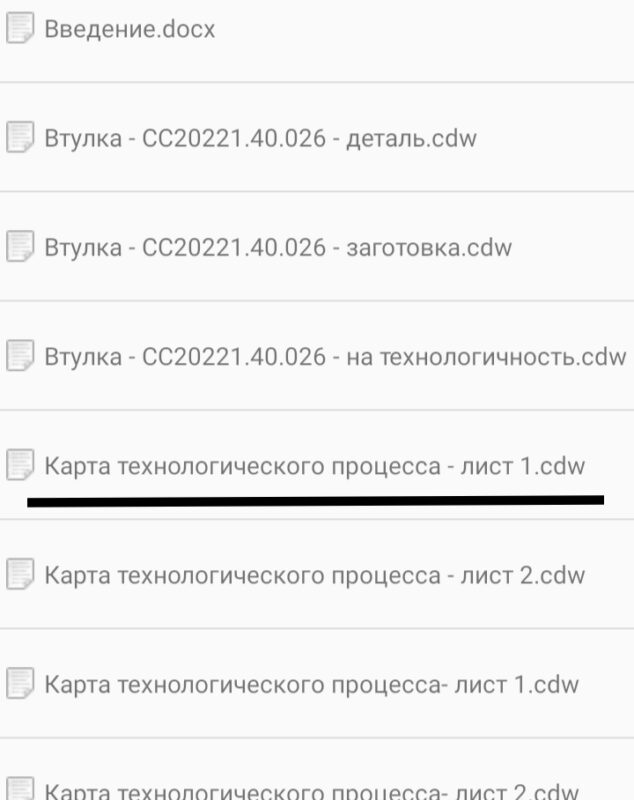

Просмотр файлов
