Разработка технологического процесса изготовления детали автомобиля «Ось 315523.153»

Разработка технологического процесса изготовления детали автомобиля «Ось 315523.153»
1. Разработка технологического процесса
1.1 Анализ технических условий на изготовление детали
1.2 Анализ технологичности детали
1.3 Выбор метода получения заготовки и разработка ее конструкции
1.4 Выбор и обоснование методов обработки поверхностей детали
1.5 Выбор и обоснование технологических баз, составление схем базирования
1.6 Разработка технологического маршрута механической обработки
1.7 Разработка технологической операции предварительной обработки поверхности Ø30k6
1.8 Аналитический расчет припусков на обработку поверхности Ø25h8
1.9 Определение режимов резания по эмпирическим формулам и таблицам
1.10 Определение нормы времени на выполнение операции
2. Расчет и проектирование средств технологического оснащения
2.1 Проектирование приспособления для контроля торцевого биения шейки Ø45 относительно оси детали
2.2 Расчет приспособления на точность

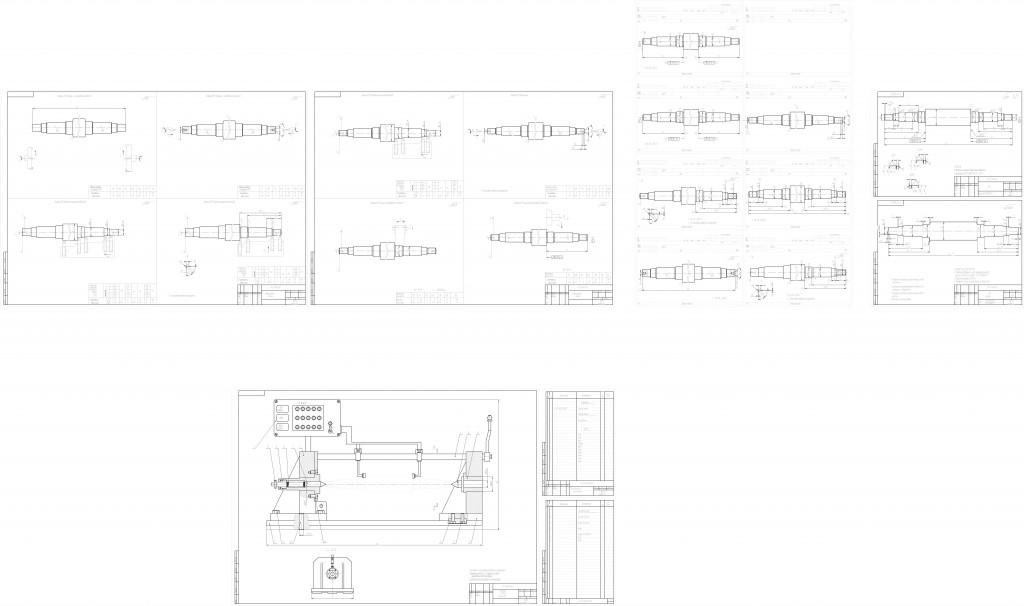

Состав: СБ, ВО, Спецификация, Операционные эскизы, Технологические карты, Приспособление контрольное оси Язык документа

Софт: AutoCAD

Каталог / Машиностроение и механика / Разработка технологического процесса изготовления детали автомобиля «Ось 315523.153»

Просмотр файлов
Ось граф часть.dwg
Ось граф часть.frw
Содержание.docx
Титульник.docx
Маршрутные карты испр/005 ОК.doc
Маршрутные карты испр/010 ОК.doc
Маршрутные карты испр/015 ОК.doc
Маршрутные карты испр/020 ОК.doc
Маршрутные карты испр/030 ОК.rtf
Маршрутные карты испр/040 ОК.doc
Маршрутные карты испр/050 ОК.doc
Маршрутные карты испр/055 ОК.doc
Маршрутные карты испр/065 ОК.rtf
Маршрутные карты испр/МКгот.doc
Введение.docx
ВТ 3-06-2012.docx
Заключение.docx
Маршрутные карты испр
