Разработка технологического процесса изготовления вала КП ТМ 00.000.001

СПГГУ,Кафедра КГМ и ТМ,Надежность, эксплуатация и ремонт металлургических машин, Разработка технологического процесса изготовления вала,2011

Вал многоступенчатый из стали 45. КП ТМ 00.000.001. Данная деталь относится к классу валов. Все поверхности детали имеют доступ для обработки, имеется возможность многорезцовой производительной обработки на автоматах и полуавтоматах. Заданная точность поверхностей детали соответствует экономической точности оборудования. Материал детали, сталь 45, легко обрабатывается лезвийным и абразивным инструментом. При термической обработке такой стали можно получить необходимую структуру и твёрдость. Вал имеет небольшое количество ступеней с незначительным перепадом их диаметров, поэтому данная деталь изготавливается из штучных заготовок. Поверхности вала, имеющие разные параметры шероховатости и обработанные по разной степени точности. Деталь имеет возрастающие диаметры ступеней. Чётко разграничиваются обработанные и необработанные поверхности.
Длина вала 940 мм

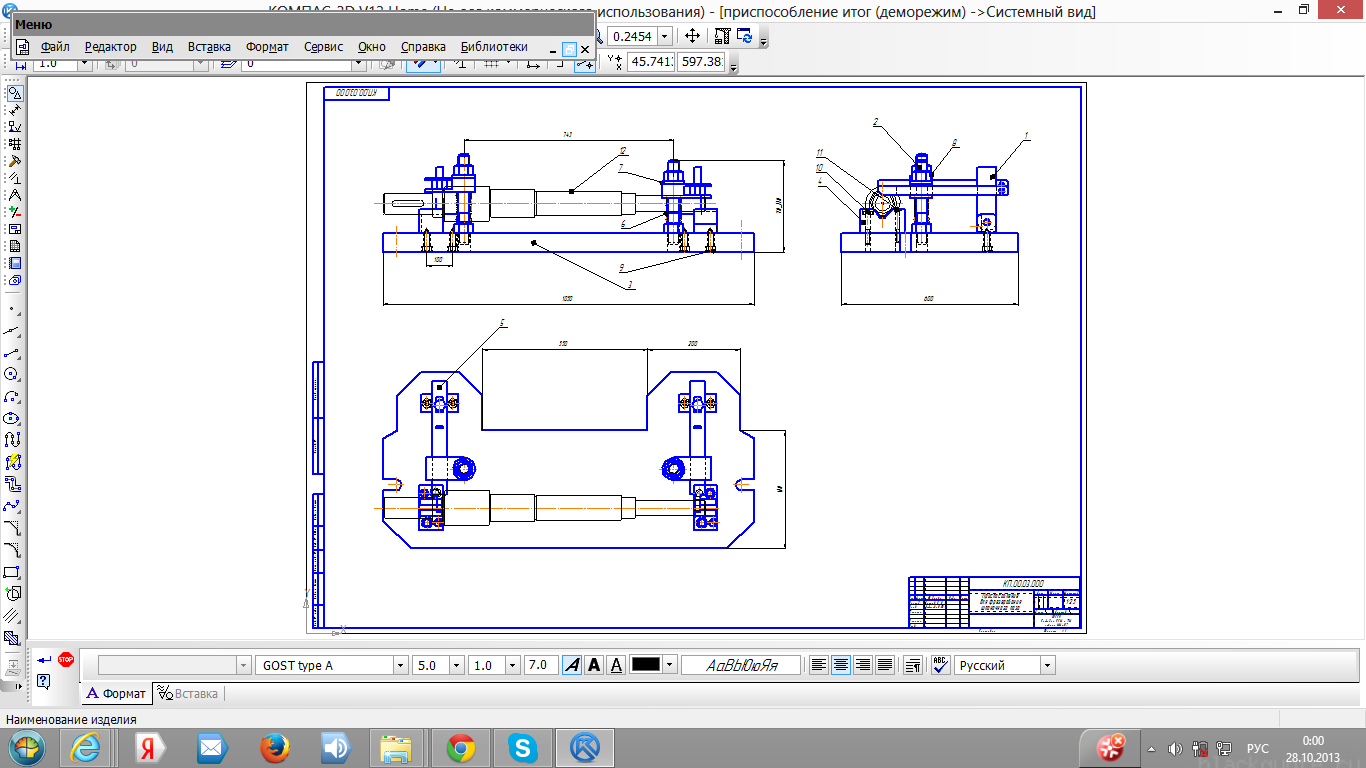

Состав: Вал(СБ)Приспособление для фрезерования шпоночного паза(ВО),Эскиз поковки вала,Спецификация,ПЗ,Операционные карты Язык документа

Софт: Компас-3D 10

Каталог / Машиностроение и механика / Разработка технологического процесса изготовления вала КП ТМ 00.000.001

Просмотр файлов
Новая папка/Вал итог.cdw
Новая папка/операционные карты мои.doc
Новая папка/поясниловка итог.doc
Новая папка/приспособление итог.cdw
Новая папка/Спецификация итог.cdw
Новая папка/Эскиз поковки ступенчатого вала _ КП.00.02.000.cdw
