Разработка технологического процесса механической обработки детали опора подшипника

Курсовой проект на тему: "Разработка технологического процесса механической обработки детали опора подшипника"
Рассчитывается тех процесс изготовления. Расчет припусков и операционных размеров и т.д Оценка — «отлично»
Содержание
1.Назначение детали и условия работы в изделии
2.Анализ технологичности детали
3.Разработка плана обработки
4.Обоснование разработанного плана обработки детали
5.Выбор и обоснование оборудования
6.Описание применяемого оборудования
7.Подбираем оснастку
8.Определение типа производства
9.Расчет размерных цепей
9.1 Линейные размерные цепи
9.2 Диаметральные размерные цепи
10.Результаты расчета операционных размеров
11.Расчет режимов резания
12.Определение размера Ах45 (фаски) в Оп.020 под последующее шлифование в Оп.065
13.Список литературы
Казанский Государственный Технический Университет им. А. Н. Туполева
Кафедра ТПД

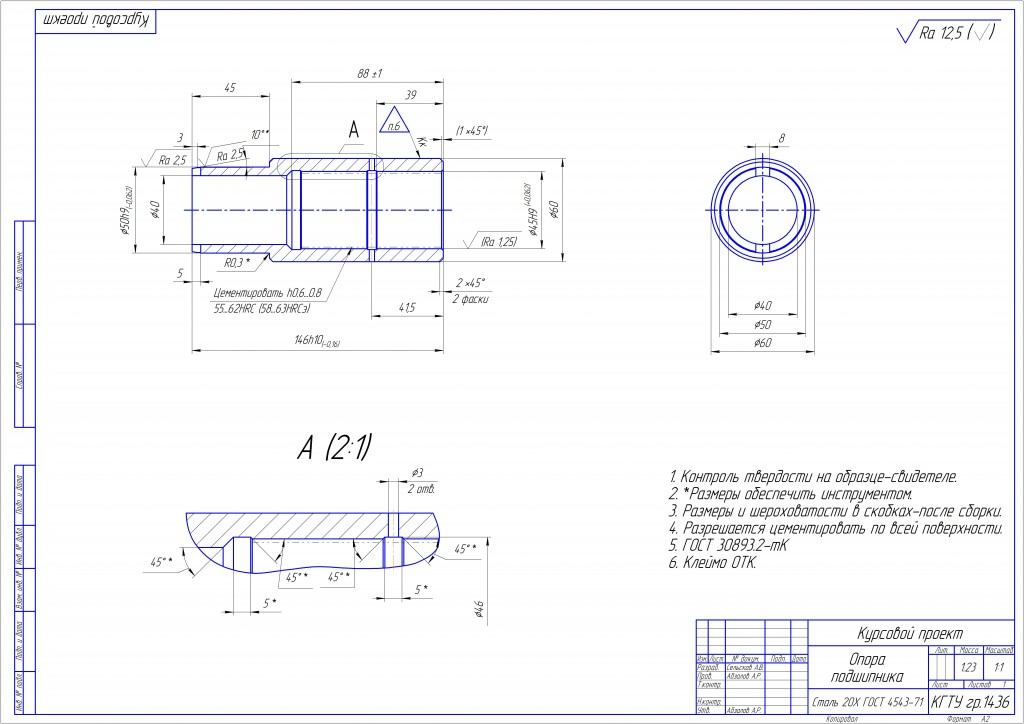

Состав: Чертеж детали- А2, ЭСП-А1, план обработки-А1, эскиз наладок-А1Техкарты, Записка-32л. Язык документа

Софт: CDW Компас V8
