Разработка технологического процесса механической обработки вала – 82.11.024-М

Курсовой проект, Г.Кременчуг, КГПУ 2004г., по технологии машиностроения
Разработка технологического процесса механической обработки вала – 82.11.024-М.
Кременчугский государственный политехнический университет

Разработан технологический процесс механической обработки вала. Проведен анализ технологичности детали с внесением предложений по ее улучшению. Рассчитаны режимы резания, произведено техническое нормирование операций. Разработаны схемы наладок операций. Выполнен размерный анализ. Спроектировано приспособление для фрезерования шпоночного паза с пневмоприводом. Составлена схема сборки приспособления.

Чертежей – 4;
Рисунков – 28;
Таблиц – 32;
Библиотечных источников – 26.

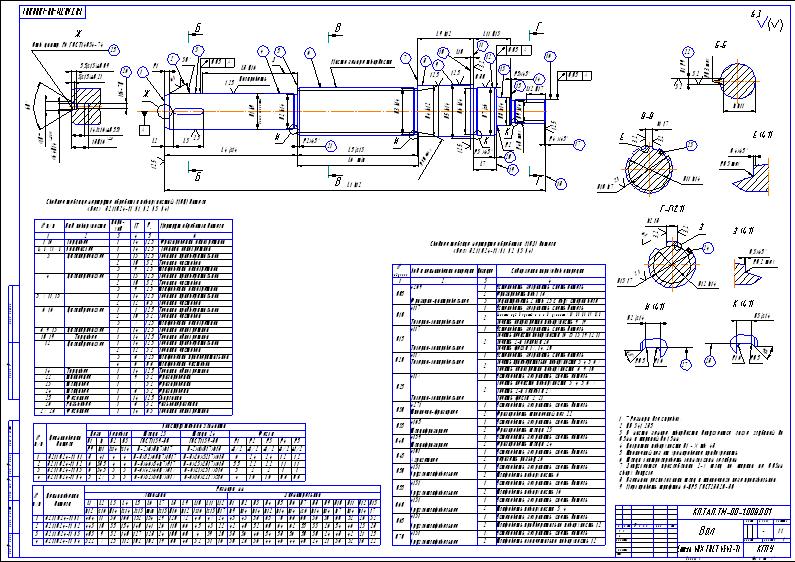

Вал 82.1.024-М редуктора предназначен для передачи крутящего момента от электродвигателя через шлицевую муфту и шлицы на несущие шестерни.
Вал воспринимает от несущих деталей крутящие моменты и работает одновременно на изгиб и кручение. На валу имеются косозубые шестерни, следовательно, вал помимо этого испытывает нагрузки на растяжение или сжатие.
Деталь изготавливается из легированной конструкционной стали 40Х ГОСТ 4543-77. Материал детали позволяет получить заготовку методом штамповки.
До механической обработки заготовка проходит термообработку- нормализацию с отпуском (НВ≤217). В процессе механической обработки вал подвергается закалке с отпуском до твердости HВ 285…2341.
