Разработка технологического процесса обработки ступенчатого вала

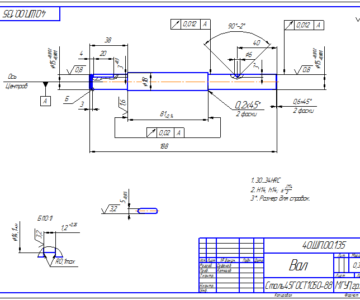

Технологический процесс изготовления детали вал . Расчётная часть И сам тех. процесс , выполненный в Компас V8 в соответствии с ГОСТ 3.1105-84 В курсовом проекте разработан технологический процесс обработки тихоходного вала двухступенчатого цилиндрического редуктора. Вал получает вращение от промежуточного вала-шестерни через зубчатое колесо , установленное на шпонке , и воспринимает крутящий момент боковыми поверхностями шпоночного паза и посадкой с натягом по поверхности. Вал передает крутящий момент боковыми поверхностями шпоночного паза. Вал установлен в подшипниках качения в корпусе редуктора.

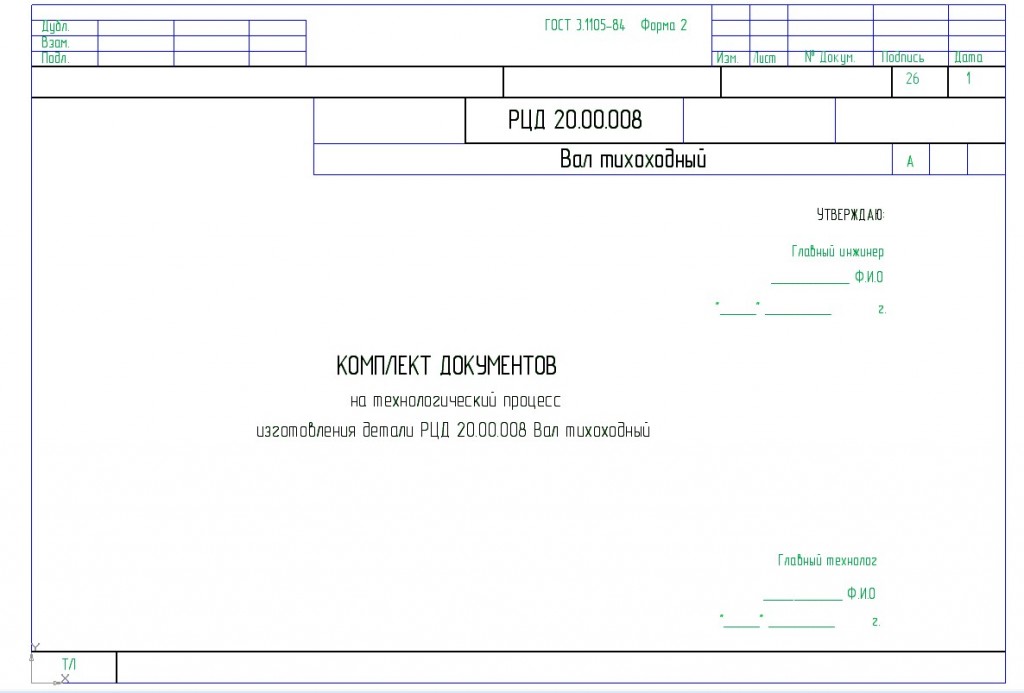

Состав: Расчётная часть , Комплект документации на технологический процесс(Компас V8).

Софт: Тех. процесс - Компас V8 , CDW . Расчётная часть - WORD 97-2003
