Разработка технологического процесса восстановления детали вал-шестерня

ПГУПС, ПТПиСМ, Технология машиностроения, Разработка технологического процесса восстановления детали

Цель выполнения работы – спроектировать технологический процесс ремонта детали машины на основе современных достижений отечественного и зарубежного машиностроения и ремонтного производства. Предлагается разработать единичный технологический процесс ремонта детали, входящей в сборочную единицу машины.
Исходные данные для проектирования включают: деталь, подлежащую ремонту; наименование сборочной единицы, в которую входит деталь; место и характер дефекта, подлежащего устранению; рабочий чертеж детали (приложение А).
Ремонтируемая деталь –вал-шестерня редуктора РМ. Дефектная поверхность – Ж. Вид износа – износ поверхности. Материал – сталь 3 ГОСТ 380-94. Шероховатость поверхности RА0,63. годовой объём выпуска 2500 штук. Номинальный диаметр 25мм. Фактический диаметр 20мм. Предельный диаметр 24,7мм.

Состав: Пояснительная записка, рабочий, ремонтный чертежи, все карты в приложениях ПЗ Язык документа

Софт: Компас-3D 13

Каталог / Машиностроение и механика / Разработка технологического процесса восстановления детали вал-шестерня

Просмотр файлов
1/GGOTOVOOOOO.docx
1/Чертеж рабочий.cdw

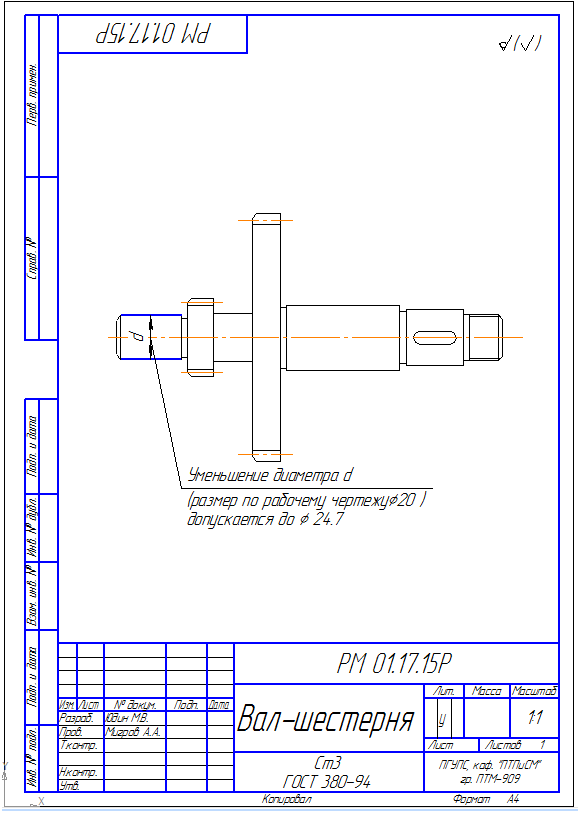

1/Чертеж ремонтный готовый.cdw
1
