Ролл РМВ-5

Казанский Технологический Колледж КНИТУ гр.1181-71

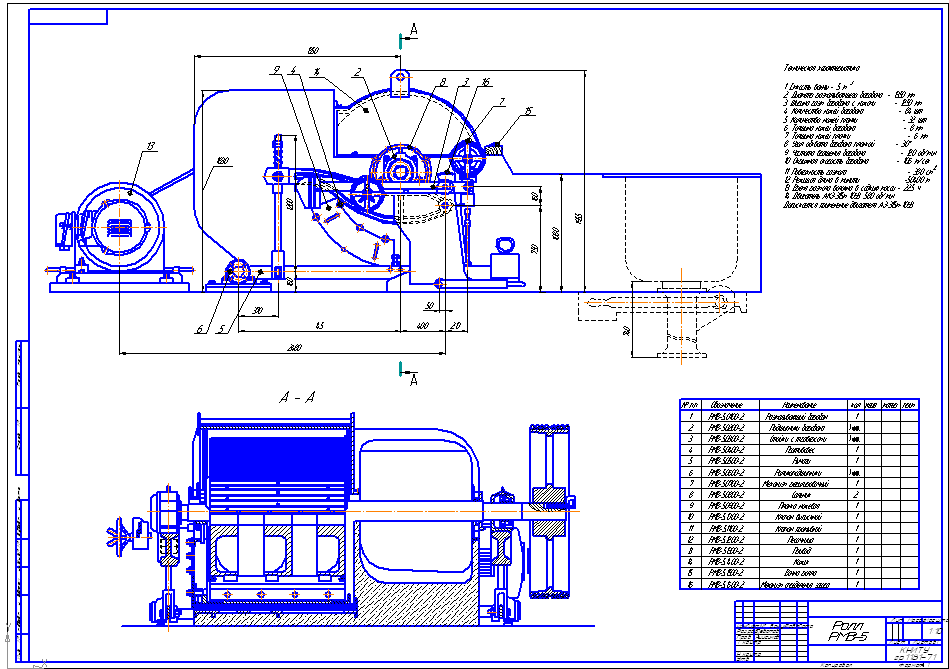

Ролл для смешивания ингридиентов Ролл РМВ. Емкостью 5 м3 65 квт. Ролл снабжен сравнительно большим барабаном с весовым присадочным устройством и ванной обтекаемой формы с крутым уклоном. Барабан смещен относительно центра ванных по ходу массы.
Техническая характеристика
1. Емкость ванны - 5 м
2. Диаметр размалывающего барабана - 1350 мм
3. Ширина разм. барабана с ножами - 1250 мм
4. Количество ножей барабана - 84 шт
5. Количество ножей планки - 32 шт
6. Толщина ножей барабана - 8 мм
7. Толщина ножей планки - 6 мм
8. Угол обхвата барабана планкой - 30
9. Частота вращения барабана - 120 об/мин
10. Окружная скорость барабана - 10,6 м/сек
11. Поверхность размола - 380 см
12. Режущая длина в минуту -50400 м
13. Время размола волокна в садкую массу - 22,5 ч
14. Двигатель АКЗ-315м 10У3; 580 об/мин
Допускается применение двигателя АЗ-315м-10У3

Состав: Вид общий (ВО) Язык документа

Софт: КОМПАС-3D 13 ыз2

Файлы:
Ролл массный.cdw
