Сборочный чертеж приспособления "Патрон цанговый"

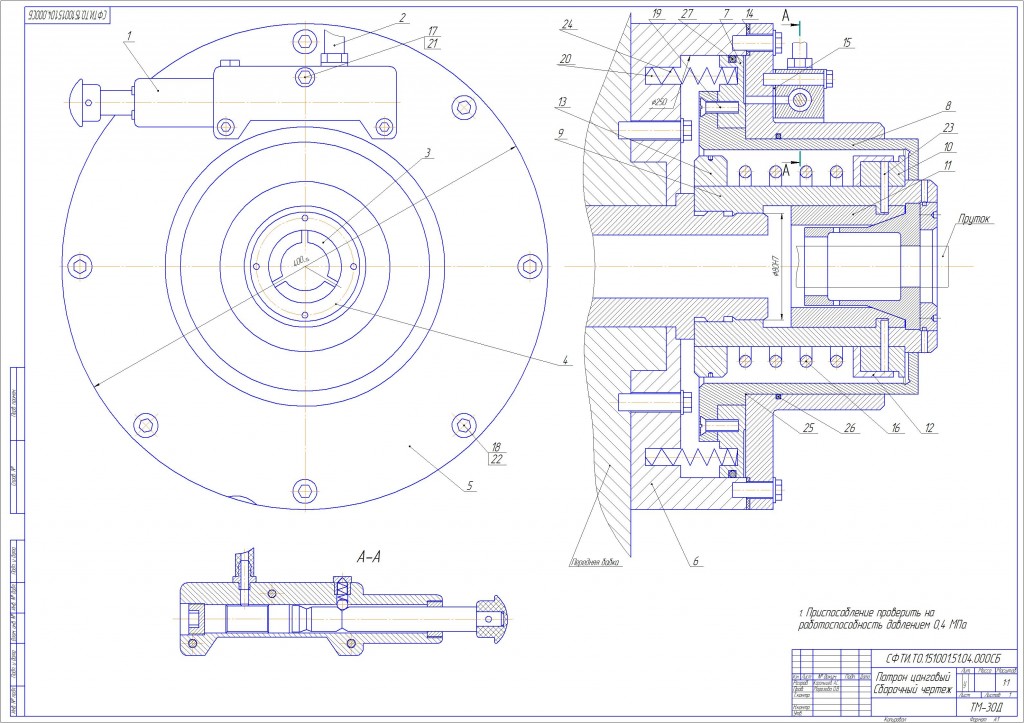

Сборочный чертеж приспособления "Патрон цанговый". На нем изображено два вида пневматического устройства.
Данный патрон применяется в токарных станках. Цанговые патроны применяют главным образом для закрепления холоднотянутого прутка или для повторного зажима заготовок по предварительно обработанной поверхности. В ходе данной работы были выполнены технические расчеты: 1) Силы зажима 2) Расчет привода. Согласно расчетам были выбраны параметры зажимного механизма.
По итогам проделанной работы выполнена компоновка сборочного чертежа, разработана и оформлена спецификация, в соответствии со стандартами, оформлена пояснительная записка. Исходные данные: Операция – токарная чистовая. Станок – токарный 1371.
Важным мероприятием по внедрению новых эффективных методов проектирования и изготовления станочных приспособлений является решение Государственного комитета стандартов о разработки и утверждении единой системы технологической подготовки производства изделий машиностроения, приборостроения и средств автоматики. Эта система устанавливает единый порядок разработки технологической документации и типовые технологические процессы, а также стандартную технологическую оснастку. При внедрении ЕСТПП предусматривается использование оборудования, технологической оснастки на основе их комплексной стандартизации.

Состав: Сборочный чертеж, пояснительная записка, спецификация Язык документа

Софт: Kompas 3D v10
