Шаровая барабанная мельница 4,6х10м

Украина, г. Киев, НТУУ "КПИ", инженерно-химический факультет, група ЛС-81

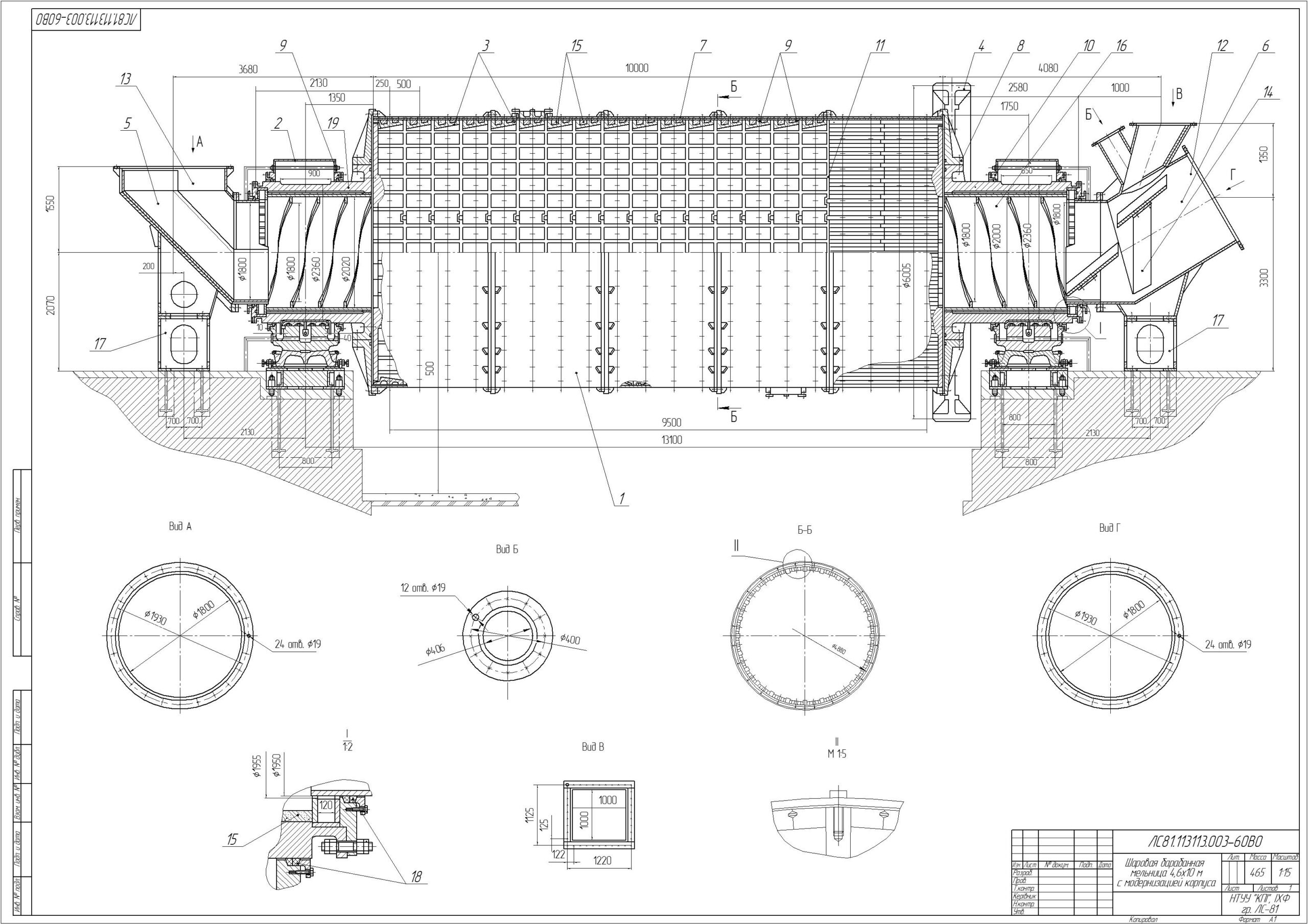

Конструкторское проэктирование. Шаровая барабанная мельница 4,6х10 м с модернизацией корпуса, 2012 г.

Техническая характеристика шаровой барабанной мельницы 4,6x10 м:

1.Производительность при влажности материала 6% , размерами кусков до 25 мм , размолоспособностью 60 кг / ( кВт ч ) ,
тонкости помола 15 % , остатка на сите из сетки 008 К ГОСТ 3584-73 , влажности готового продукта до 1% :
а ) расчетная , т / ч - 175
б) гарантийная , т / ч - 160
2 . Температура газов , поступающих в мельницу - (300-350), С
3 . Размеры барабана мельницы:
- Внутренний диаметр , мм - 4600
- Длина , мм - 10000
4 . Подшипники цапфенные :
- Диаметр , мм - 2360
-Тип смазки - жидкая циркуляционная
5 . Частота вращения мельницы:
- При работе на главном приводе , об / мин - 15-0.006
- При работе на вспомогательном приводе , об / мин - 0.178
6 . Электродвигатель главного привода :
- Мощность установлена ​​, кВт - 3150
- Частота вращения ротора , об / мин - 500
7 . Загрузка мелющих тел , т - не более 160
8 . Масса мельницы общая , т - 460
в том числе:
- Мельница , т - 295
- Повод , смазка , т - 87
- Электропривод и электроаппаратура , т - 88

Состав: Общий вид, спецификация Язык документа

Софт: Компас-3D 12 SP1

Сайт: www

Каталог / Машиностроение и механика / Шаровая барабанная мельница 4,6х10м

Просмотр файлов
Спецификация к шаровой барабанной мельнице 4,6х10 м с модернизацией корпуса.spw
Шаровая барабанная мельница 4,6х10 м с модернизацией корпуса.cdw
