Схема очистки дымовых газов по каталитическому методу

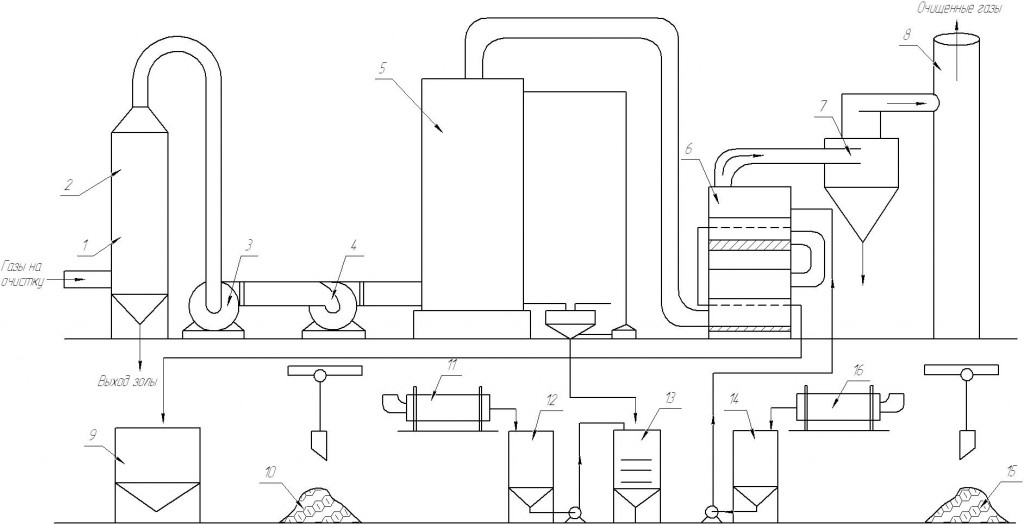

Очистка дымовых газов котельной. Схема очистки дымовых газов по каталитическому методу: 1 и 2  батарейный циклон и электрофильтр; 3 и 4  дымососы; 5  промывная башня; 6  барботер; 7  брызгоулавливотель; 8  дымовая труба; 9  сборник кислоты; 10  склад извести; 11  гаситель извести; 12  сборник известкового молока; 13  нейтрализатор; 14  сборник суспензии пиролюзита; 15  пиролюзит; 16  мельница пиролюзита
