Операция Укомплектация-2

Схемы обработки поверхностей учебной детали

Контрольное задание №4 Вопрос 1

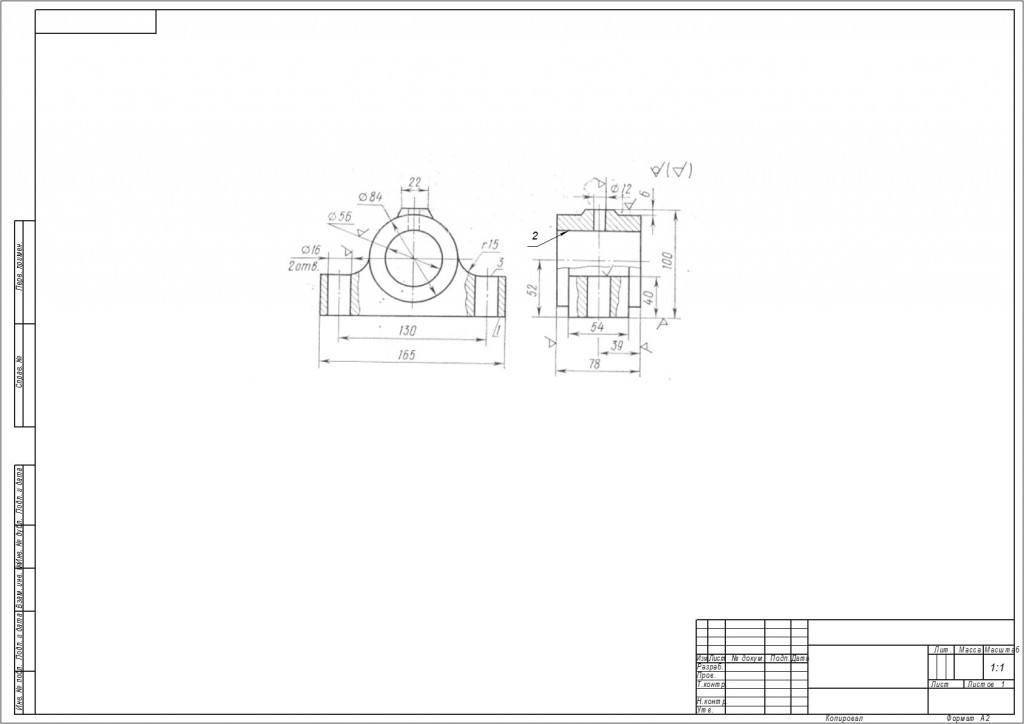

Приведите схемы обработки поверхностей 1, 2, 3 детали, чертеж которой дан на картинке справа. Для каждой схемы укажите названия станка, инструмента и зажимных приспособлений. Приведите эскизы инструмента для обработки поверхности 3 и зажимного приспособления при обработке поверхности 2.

схемы обработки поверхностей детали. Для каждой схемы указаны названия станков, инструмента, а так же разработан универсальный кондуктор зажимного приспособления. Приведены эскизы инструмента для обработки поверхности.

Состав: 3D модель детали, Эскиз оснастки, Эскиз сверла, Эскиз оснастки для сверления, Эскиз оснастки для растачивания , Чертеж детали, Поверхность 3 - сверление, Поверхность 2 - растачивание, Поверхность 1 - фрезерование Язык документа

Софт: Компас v13, m3d, cwd

Сайт: www

Каталог / Машиностроение и механика / Схемы обработки поверхностей учебной детали

Просмотр файлов
Поверхность 3 - сверление.cdw
Поверхность 2 - растачивание.cdw
Поверхность 1 - фрезерование.cdw
Деталь.m3d
Эскиз сверла.cdw
Эскиз оснастки.cdw
Эскиз оснастки для сверления .cdw
Эскиз оснастки для растачивания .cdw
Чертеж детали.cdw
Контрольное задание.docx
