Щековая дробилка 70мм

Харьковский Национальный Автомобильно-Дорожный Университет
Кафедра ПТСДМО
Курсовой проект на тему: «Дробилка щековая»
Харьков 2008

Техническая характеристика
1.Размер загружаемого камня 400мм
2.Размер вызружаемого камня 70мм
3.Произвоизводительность 40м/час
4.Число оборотов эксцентрикового вала 3,72 об/сек
5.Мощность электродвигателя 15,2кВт

Данные для проектирования

D = 400мм – максимальный размер загружаемого камня
d = 70мм – максимальный размер выгружаемого камня
7 м/с2 – ускорение выпадения камня из зева дробилки
13 кН/см2 – предел прочности камня при сжатии
кН/см2– модуль упругости материала при сжатии
L - длина зева
S = 28 см ход подвижной щеки за половину оборота эксцентрикового вала
П = 40 - производительность
24 - угол захвата

Состав: Дробилка (СБ), Вал дробилки, дробящая плита, спецификация Язык документа

Софт: cdw

Сайт: www

Каталог / Машиностроение и механика / Щековая дробилка 70мм

Просмотр файлов
ДМ-2/1Вал дробилки.cdw
ДМ-2/1Дроблящая плита подвижная.cdw
ДМ-2/1Спецификация1.spw

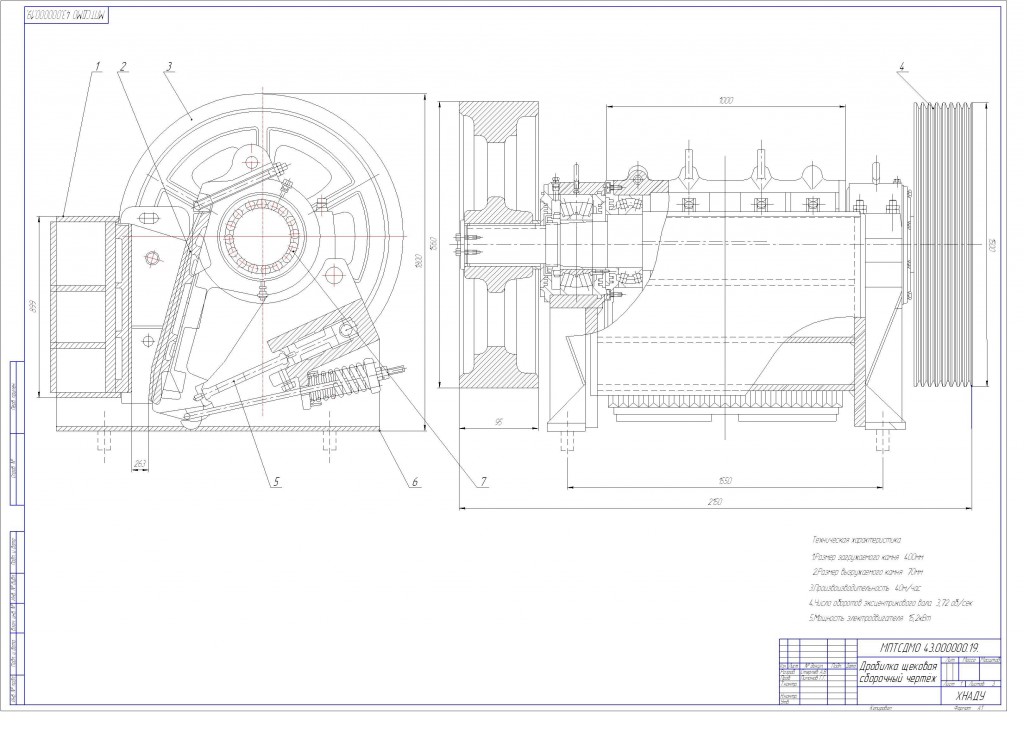

ДМ-2/1Чертеж-1-Общий вид.cdw
ДМ-2/Вал дробилки.bak
ДМ-2/Вал дробилки.cdw
ДМ-2/Дроблящая плита подвижная.bak
ДМ-2/Дроблящая плита подвижная.cdw
ДМ-2/Записка по щековой дробилке.doc
ДМ-2/Спецификация1.spw
ДМ-2/Чертеж-1-Общий вид.bak
ДМ-2/Чертеж-1-Общий вид.cdw
ДМ-2
