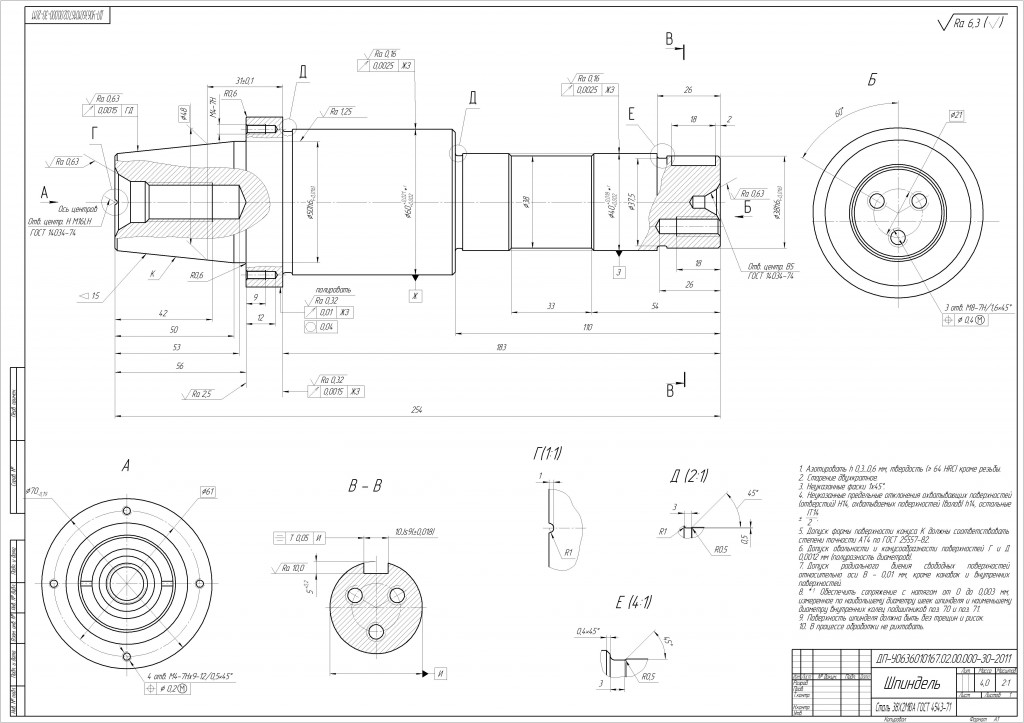

Шпиндель шлифовальной головки специального шлифовального станка ОШП-259

УО ”Полоцкий государственный университет”
Дипломный проект

В дипломном проекте рассматриваются вопросы, связанные с проектированием технологического процесса механической обработки шпинделя шлифовальной головки специального шлифовального станка ОШП-259
При выполнении дипломного проекта ставится задача, связанная с проектированием участка механического цеха по изготовлению данной детали с программой выпуска соответствующей крупносерийному типу производства.
В дипломном проекте, состоящем из расчетно-пояснительной записки и графической части, для достижения поставленных целей решен ряд задач.
В частности, по результатам анализа существующего технологического процесса, выбора технологической последовательности обработки, а также расчета припусков, режимов обработки и технических норм времени, разработан новый технологический процесс изготовления шпинделя шлифовальной головки для специального шлифовального станка ОШП-259 в условиях ОАО «Станкостроительный завод «Красный борец»», г. Орша.
С учетом технологического маршрута разработана планировка участка, отвечающая всем требованиям проектирования машиностроительных предприятий.
Также проведен технико-экономический расчет и сравнительный ана-лиз показателей работы участка по изготовлению шпинделя шлифовальной головки при базовом и предлагаемом технологических процессах, который подтвердил целесообразность внедряемых изменений. Они не требуют дополнительных затрат, не повышают трудоемкость и материалоемкость продукции, но обеспечивают снижение себестоимости и, следовательно, рост прибыли. Новый технологический процесс по ряду технико-экономических показателей более эффективен, чем используемый заводом в настоящее время.
Кроме того, в проекте проанализированы условия труда, производственные опасности и вредности и соблюдение норм охраны труда на участке.

Состав: Пояснительная записка, технологический процесс, 8 чертежей (Головка шлифовальная специального шлифовального станка ОШП-259 Сборочный чертеж, эскизы обработки, инструмент, средство механизации и др.) Язык документа

Софт: Компас v13, word 2007

Каталог / Машиностроение и механика / Шпиндель шлифовальной головки специального шлифовального станка ОШП-259
