Снегоочиститель ДЭ-220А

Національний університет водного господарства та природокористування
Кафедра підйомно-транспортних, будівельних, дорожніх, меліоративних машин і обладнання сільськогосподарського виробництва
КУРСОВА РОБОТА
З дисципліни: "Дорожні машини"
на тему: "Параметри і розрахунок снігоочищувачів"

В даній курсовій роботі розглядаються загальні відомості про машини для очищення від снігу їх призначення, класифікація, використання. головну увагу в курсовій роботі зусереджено на шнекороторному снігоочисникові ДЕ-220А. Розглянута конструкція снігоочистника ДЕ-220А, та проведений розрахунок потужності на привід та тяговий розрахунок.

Технічна харвктеристика
Тип........................................................................фрезерно-роторний
Базова машина............................................трактор К-701
Продуктивність, т/г........................1200 - 200
Дальність відкидання сніжної маси, м...............20 - 25
Найбільша висота вбирання слоя снігу, мм......1400
Найбільша ширина полоси очищаючої за один проход,
мм...........................................................................................3000
Робочі органи
Фреза:
число.................................................................................................2
діаметр , мм.............................................................................1280
частота обертання, с .............................................2
угол підйому гвинтової лінії лєнти
спіралі, град...................................................................................28
Ротор:
діаметр, мм.............................................................................1200
частота обертання, с ...........................................5,3
Двигун:
модель ......................................................................................ЯМЗ - 240Б
потужність , кВт .........................................................220
Колія , мм ....................................................................................2115
База , мм .....................................................................................3200
Швидкість руху, км/год:
робоча з включеним ходозменшув. ....0,3-5,06
транспортна ..............................................................12
Габаритні розміри , мм:
довжина в робочому положенні .................9035 - 100
ширина ...................................................................................3050 - 20
висота ..................................................................................3530 - 100
Маса , кг .....................................................................................15750

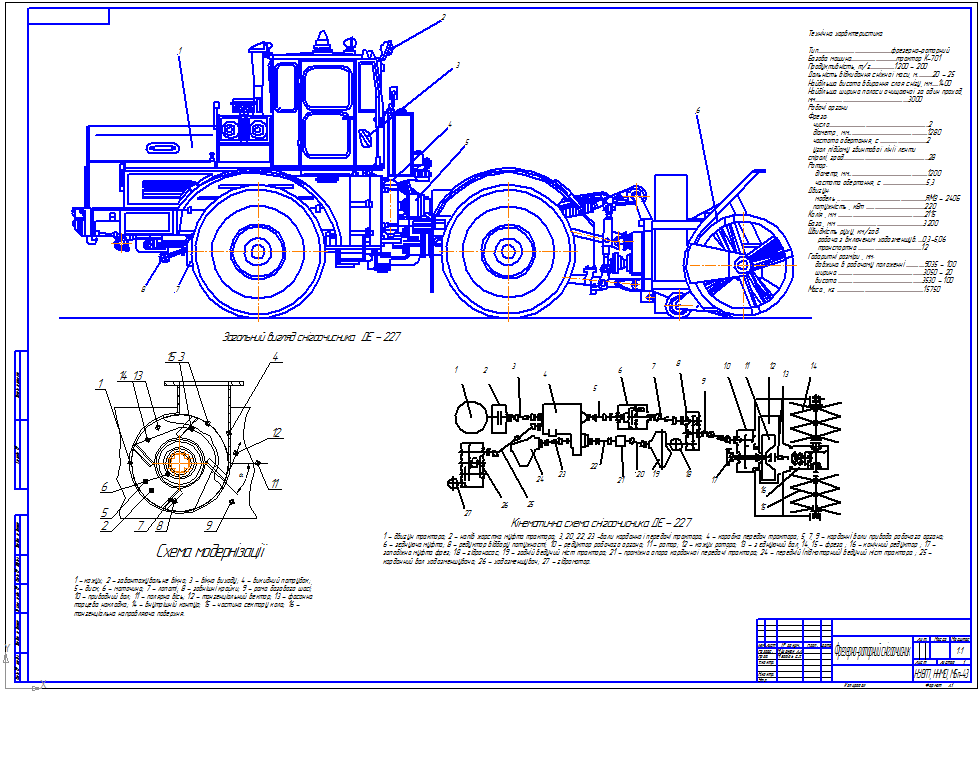

Состав: Загальний вигляд ДЕ-227,Кінематична схема ДЕ-227,Схема модернізації,Специфікація,ПЗ Язык документа

Софт: КОМПАС-3D V14

Каталог / Машиностроение и механика / Снегоочиститель ДЭ-220А

Просмотр файлов
Створити папку (3)/1.Загальні відомості про машини для очищення від снігу.doc
Створити папку (3)/2..docx
Створити папку (3)/3. модернізація.doc
Створити папку (3)/4.docx
Створити папку (3)/5.doc
Створити папку (3)/11.cdw
Створити папку (3)/SPECIFIKACIA_1.rtf
Створити папку (3)/Вступ.docx
Створити папку (3)/завдання.docx
Створити папку (3)/Зміст.docx
Створити папку (3)/Список використаної літ.docx
Створити папку (3)/титулка.docx
Створити папку (3)
