Струбцина

Данная струбцина не является ни промышленно выпускаемым образцом (они отличаются тем, что их формы конструктивно необоснованные и излишне усложнённые, видимо с целью затруднения плагиата), ни "гаражной поделкой" (как правило, выполненной "на коленке" при отсутствии каких-либо расчётов, из подручных материалов, и поэтому абсолютно нефункциональной). Это золотая середина. Максимально упрощённая модель, простая в изготовлении, но при этом выполненная из стандартных и нормализованных узлов. Хорошо зарекомендовавшая себя в условиях реального промышленного производства.

Состав: Сборочный чертёж, Деталировка, Спецификация Язык документа

Софт: КОМПАС-3D v13 (сохранена в версии 5.11)

Просмотр файлов
05.146.00 Струбцина исп.3..spw
05.146.01 Пята..cdw
05.146.02 Бобышка..cdw
05.146.03 Рукоятка..cdw
05.146.04 Винт упорный..cdw
05.146.05 Скоба..cdw
05.146.06 Пята съёмная..cdw
05.146.07 Гайка с трапециидальной резьбой..cdw

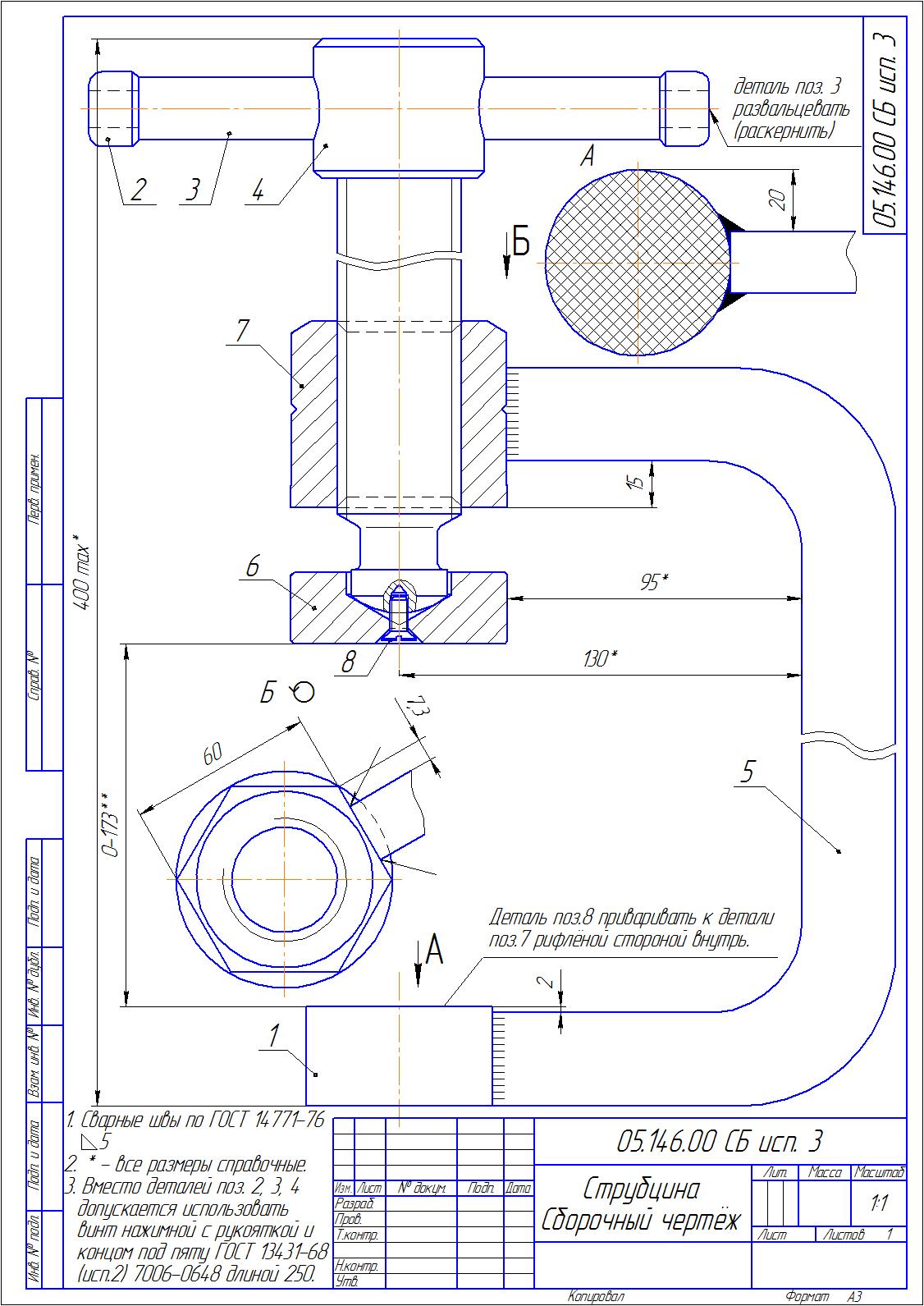

05.146.00 СБ Струбцина исп.3..cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
