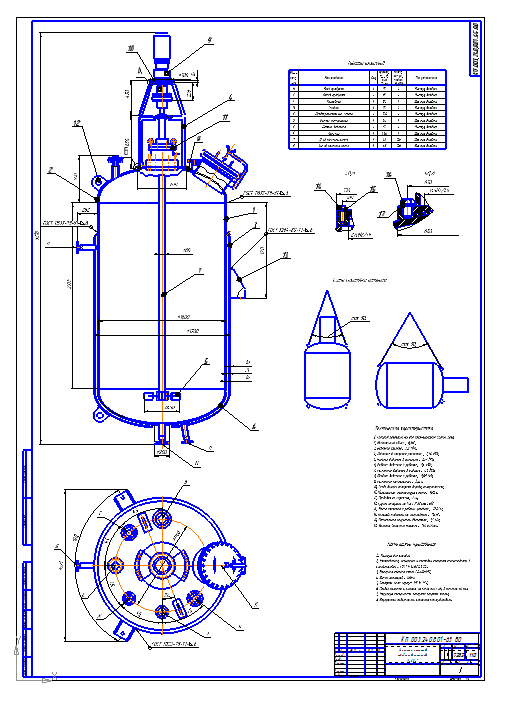

Сварной аппарат с перемешивающим устройством

ЯГТУ,технологические машины и оборудование,КиРЭО,2014

Объектом проектирования является стальной сварной аппарат с механическим перемешивающим устройством.
Цель работы – разработать и спроектировать стальной сварной аппарат с перемешивающим устройством из стандартных узлов и элементов с последующим проверочным расчетом.
В результате расчета получена конструкция аппарата, обеспечивающая его работу в заданных условиях.
Аппарат предназначен для перемешивания взрыво-пожароопасной среды. В качестве перемешивающего устройства используются турбинная открытая мешалка.
В данном курсовом проекте спроектирован стальной аппарат с перемешивающим устройством: мешалка – турбинная открытая, быстроходная; среда в аппарате взрыво-пожароопасная, материал корпусных деталей Сталь 08Х18Н10Т, производительность аппарата 11 куб.м/ч, время пребывания жидкости в аппарате 23 мин, V=6,3; t=105 C.
Масса-7828 кг.
Диаметр-1600 мм.
Высота-5500 мм.

Состав: Аппарат(ВО), спецификация Язык документа

Софт: КОМПАС-3D sp1

Каталог / Машиностроение и механика / Сварной аппарат с перемешивающим устройством

Просмотр файлов
kursovik_po_KIRO - копия.docx
КП 004.240.801-65 ВО.cdw
Спецификация ОВ.spw
