Технологический маршрут изготовления червяка и приспособление для фрезировки лыски

Национальный университет пищевых технологий
Кафедра машиностроения, стандартизации и спецификации
Курсовой проект по дисциплине "Технологические основы машиностроения"
На тему: "Технологический маршрут изготовления червяка и проезкирование устройства для фрезировки лысок"
Киев 2013

В данном проекте разрабатывается технологический маршрут изготовления червяка, а также проектируется устройство для фрезирования лысок. Графическая часть содержит чертежи, которые включают все этапы изготовления червяка от заготовки до готового изделия, а также чертеж устройства для фрезировки лысок.Курсовой проект содержит 8 чертежей формата А3, 13 страниц пояснительно й записки, содержащей 1 таблицу и 3 источника.

Длинна детали 160 мм, наибольший диаметр 50 мм.

Состав: операции по обработке червяка (заготовочная, фрезерно-центровая, токарная, токарно-фрезерная, фрезерная, устройство для фрезирования лысок) Язык документа

Софт: КОМПАС-3D V13

Каталог / Машиностроение и механика / Технологический маршрут изготовления червяка и приспособление для фрезировки лыски

Просмотр файлов
1/10 заготовка.cdw
1/20фрезерно-центрувальна.cdw
1/30 Токарна.cdw
1/40 Токарна.cdw
1/50 токарно-Фрезерна.cdw
1/60 фрезерна.cdw
1/~$ Токарна.cd~
1/Записка.doc
1/Пристрій для фрезерування лисок.cdw

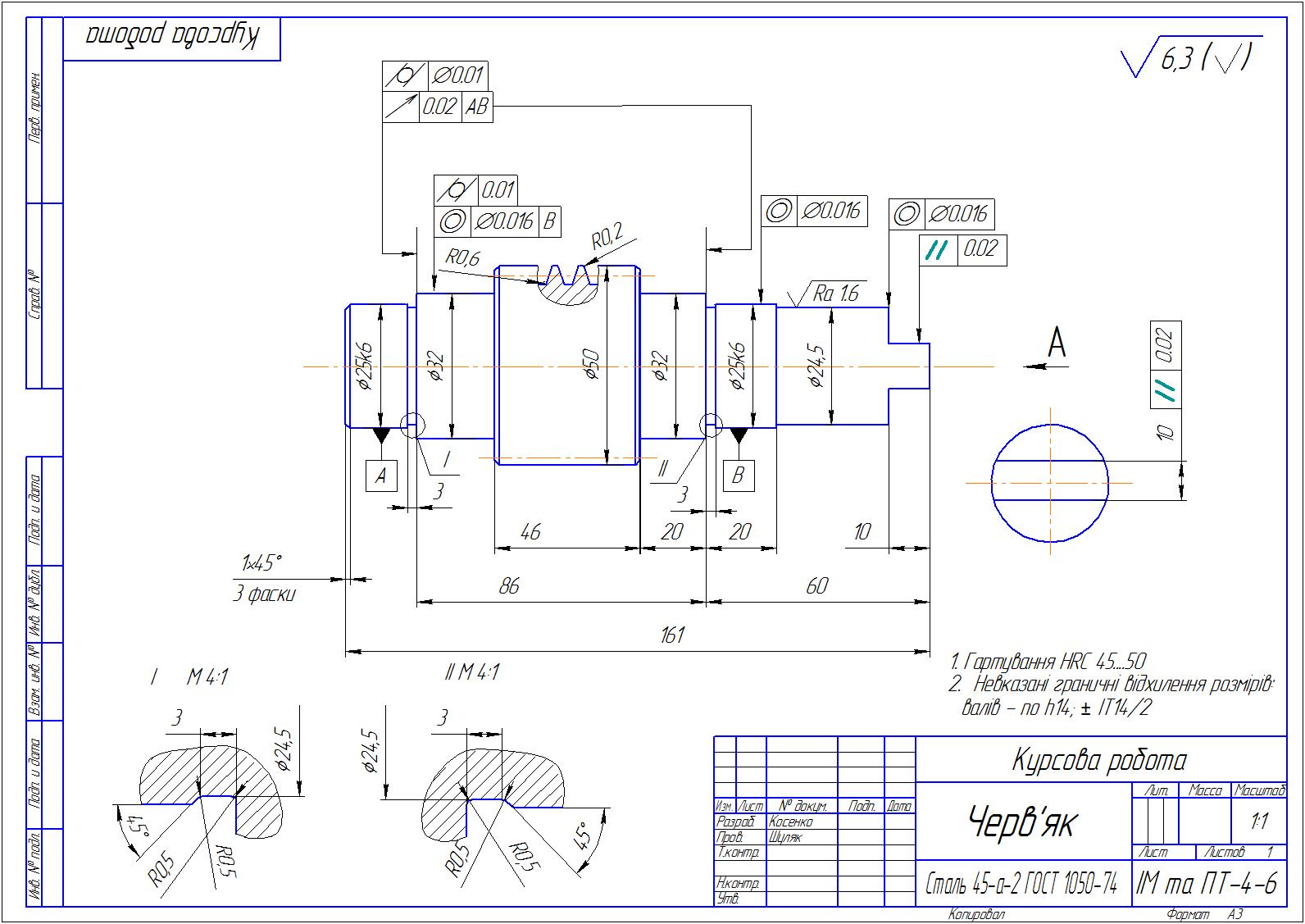

1/робоче креслення.cdw
1
