Технологический процесс изготовления детали Крышка

Курсовой проект по дисциплине «Технологические процессы в машиностроении»
На тему "Технологический процесс изготовления детали «Крышка»"

Разработка маршрута обработки детали «Крышка»В записка расчет режимов резания и времени на все операции. Выбор заготовки и описание поверхностей детали.

1. Назначение детали и условия её работы, характеристики материала детали
2. Анализ технологичности детали
3. План обработки
4. Анализ типа производства
5. Технологическое оборудование
6. Расчёт операционных размеров
7. Подбор оснастки
8. Расчёт режимов механообработки
9. Нормирование операций

Назначение детали
Деталь крышка служит для ограничения осевого перемещения вала, расположенного на подшипниках в изделии (машине), за счет создания определенного натяга или гарантированного осевого зазора между торцом наружного кольца подшипника и торцом крышки. Крышки, кроме того, используются для плотного закрытия различных отверстий и пространств с целью их изоляции от окружающей среды. Деталь выполняется из чугуна СЧ15 ГОСТ 1412-85.

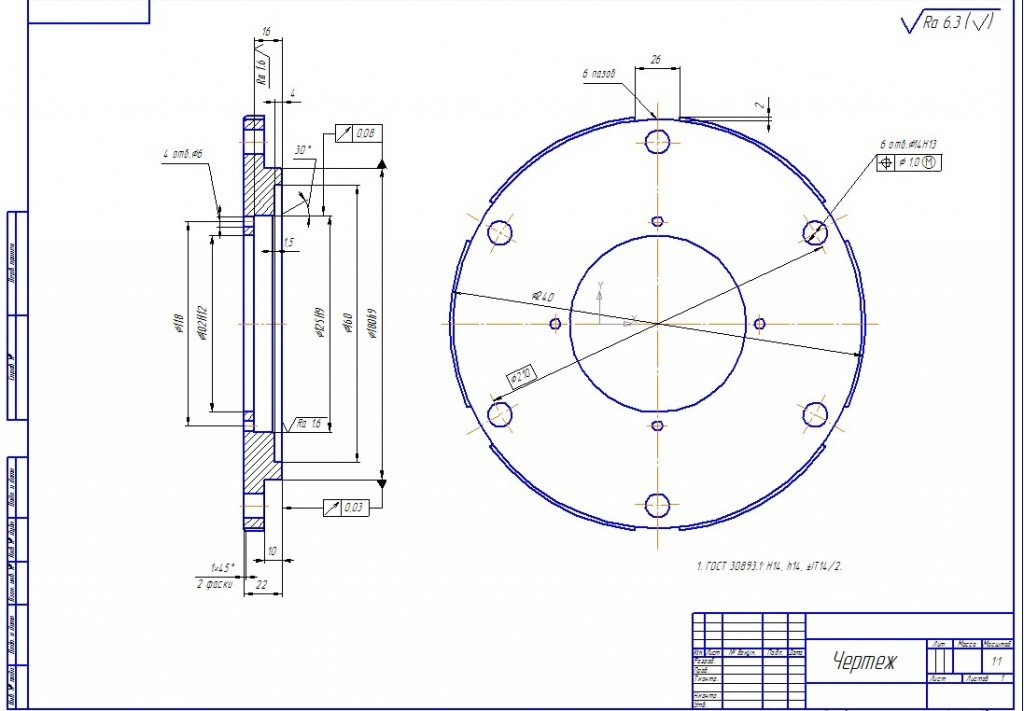

Крышка представляет собой деталь в форме тела вращения с габаритными размерами 22*240. Деталь имеет пазы.
Поверхности детали выполняется по 14 квалитету. После обработки деталь подвергают контролю.

Состав: Чертеж детали, план обработки, размерные цепи, эскиз наладок, записка Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / Технологический процесс изготовления детали Крышка

Просмотр файлов
Чертеж План обработки.cdw
Чертеж Размерные цепи.cdw
Чертеж Эскиз наладок.cdw
Чуртеж детали 1.cdw
ПЗ ВМ.doc
КТД МВ.xls
