Технология восстановления балки передней оси ЗИЛ-130

Курсовая работа на тему: "Проектирование технологического процесса восстановления балки передней оси". В пояснительной записке приведен выбор рационального способа восстановления изношенных поверхностей (ручная наплавка), подтвержденный расчетами. В графической части приведены операционные карты.

Изучаемая деталь – балка передней оси автомобиля ЗИЛ-130 материал: сталь 45.
Износу подвержены следующие поверхности детали:
1) боковая поверхность балки (трещины),
2) втулка (износ до 0,025 мм на сторону);
3) торцевая поверхность балки (сколы).
Поверхность детали закалена до твёрдости НВ 241…285. Износы наиболее распространёны, поэтому для восстановления выбраны эти поверхности.

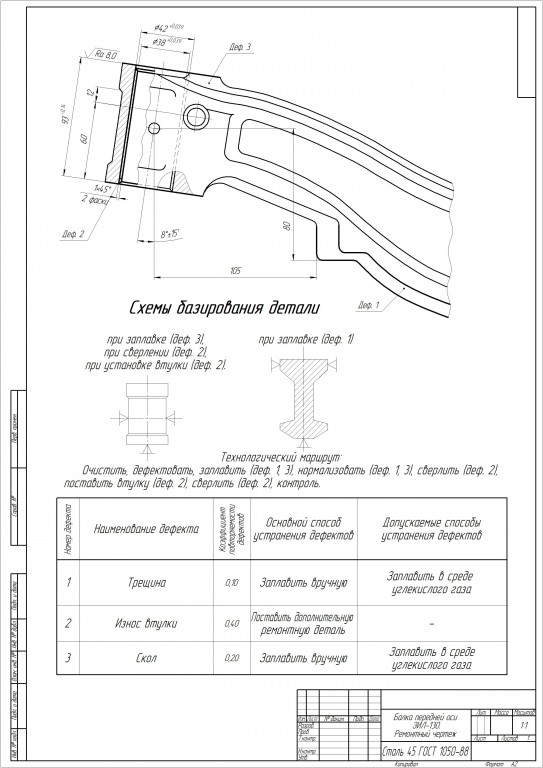

Состав: Пояснительная записка, ремонтный чертеж, маршрутная карта, карте дефектации, операционная карты восстановления Язык документа
