Технология восстановления картера коробки передач

Брянская государственная инженерно-технологическая академия
Кафедра ТКМ и РМ
Брянск 2013

Изучаемая деталь – картер раздаточной коробки, материал: чугун СЧ 15-32.
Износу подвержены следующие поверхности детали:
1) Поверхность отверстия под подшипник вала привода переднего моста (износ до 0,05 мм);
2) Поверхность отверстия под валик вилки выключения (износ до 0,05 мм);
3) Резьба М12 (износ до 0,05 мм).
Износы наиболее распространены для картеров и приводят к нарушению работоспособности коробки передач, поэтому их восстановлению посвящается настоящая курсовая работа.

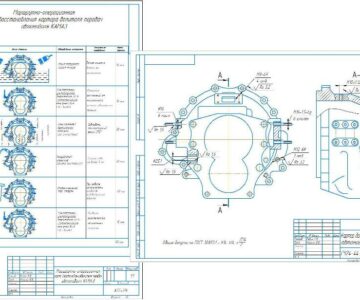

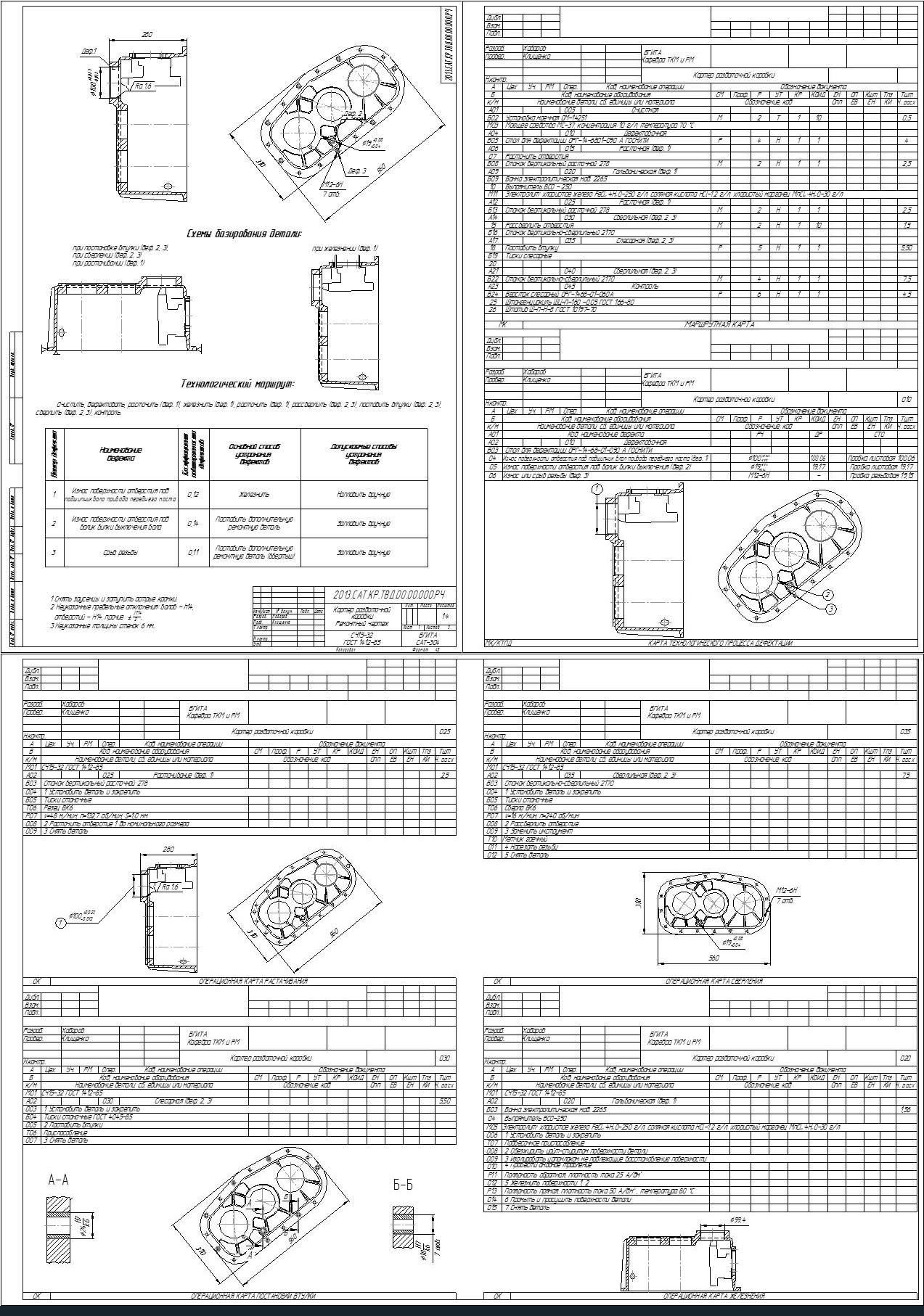

Состав: Пояснительная записка, ремонтный чертеж, маршрутная карта, карта дефектации, операционные карты Язык документа

Софт: Компас 13
