Технология восстановления коленвала компрессора

Брянская государственная инженерно-технологическая академия
Кафедра ТКМ и РМ
Брянск 2012

Коленчатые валы служат в машинах для передачи момента и преобразования движений (поступательного во вращательное или наоборот). Детали имеют такие конструктивные элементы: шейки, кривошипы, кулачки, шпоночные пазы, торцы, стыки и отверстия.
Коленчатые валы изготовлены из конструкционных (сталь 45) или легированных (18ХНВА) сталей или высокопрочного чугуна (ВЧ 50-2). Шейки и кулачки валов закалены ТВЧ на глубину 1,5...3,5 мм до твердости 36...60 HRC.
Основные повреждения деталей - износ шеек, кулачков, пазов, от-верстий и торцев, деформации, износ резьб, усталостные трещины. У деталей восстанавливают расположение, форму, размеры и шероховатость элементов, износостойкость трущихся поверхностей и усталостную прочность.
Износу подвержены следующие поверхности детали:
1) коренные шейки (предельный износ 1,01 мм на сторону);
2) конусная шейка (износ до 0,76 мм на сторону);
3) шпоночный паз (износ до 0,25 мм на сторону).

Состав: Пояснительная записка, ремонтный чертеж, маршрутная карта, карта дефектации, операционные карты Язык документа

Софт: Компас 13

Каталог / Машиностроение и механика / Технология восстановления коленвала компрессора

Просмотр файлов
Коленвал компрессора/Коленвал копрессора.cdw

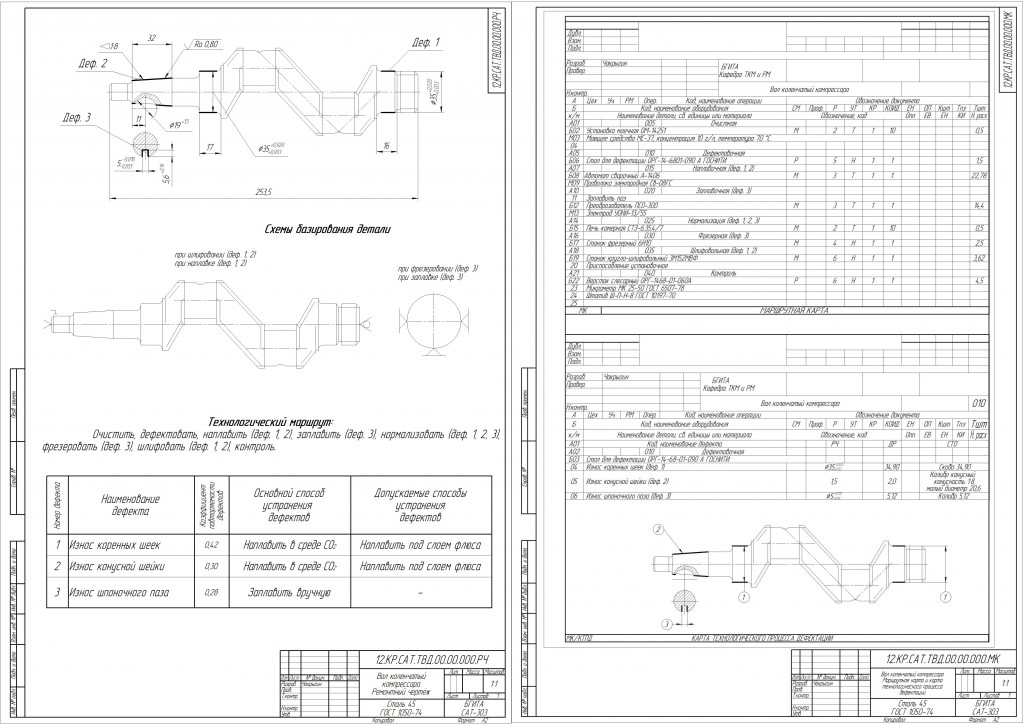

Коленвал компрессора/Коленвал копрессора.jpg
Коленвал компрессора/Коленвалвал.docx
Коленвал компрессора/Титульник.doc
