Технология восстановления вала привода переднего моста ЗИЛ-131

Брянская государственная инженерно-технологическая академия
Кафедра ТКМ и РМ
Брянск 2013

Изучаемая деталь – вал привода переднего моста автомобиля ЗИЛ-131 – цилиндрическая ступенчатая деталь, номер по каталогу 121-1802110, материал: сталь 25 ХГТ. При работе деталь не испытывает значительных знакопеременных нагрузок. На вал насажены шариковый и роликовый подшипники.
Износу подвержены следующие поверхности детали:
1) поверхность шейки под шарикоподшипник (износ до 0,015 мм на сторону);
2) резьба (износ или срыв);
3) поверхность шейки под подшипники шестерен (износ до 0,015 мм на сторону).
Поверхность детали закалена до твёрдости HB 341…415.

Состав: Пояснительная записка, Ремонтный чертеж, Маршрутная карта, Карта дефектации, операционные карты Язык документа

Софт: Компас v13

Каталог / Машиностроение и механика / Технология восстановления вала привода переднего моста ЗИЛ-131

Просмотр файлов

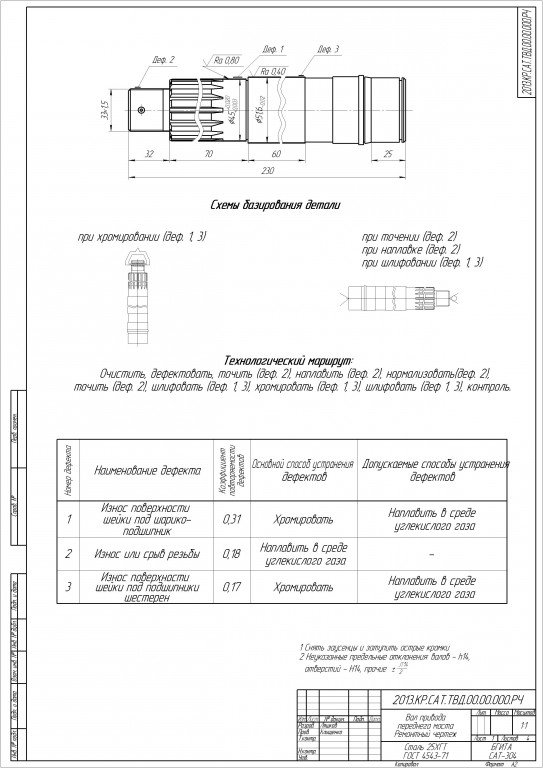

Вал привода переднего моста/Вал привода переднегомостаРемонт.cdw
