Технология восстановления вилки кардана

Брянская государственная инженерно-технологическая академия
Кафедра ТКМ и РМ
Брянск 2013

Изучаемая деталь – вилка кардана рулевого управления автомобиля ЗИЛ-130 –номер по каталогу 130-2201023, материал: сталь 35. При работе деталь испытывает значительные знакопеременные нагрузки.
Износу подвержены следующие поверхности детали:
1) отверстие под втулку (износ до 0,025 мм на сторону);
2) шлицы (износ).
3) шейка под сальник (износ до 0,125 мм на сторону);
Износ посадочных мест под подшипники приводит к нарушению работоспособности карданного вала, износ наиболее распространён, поэтому для восстановления выбраны эти поверхности.

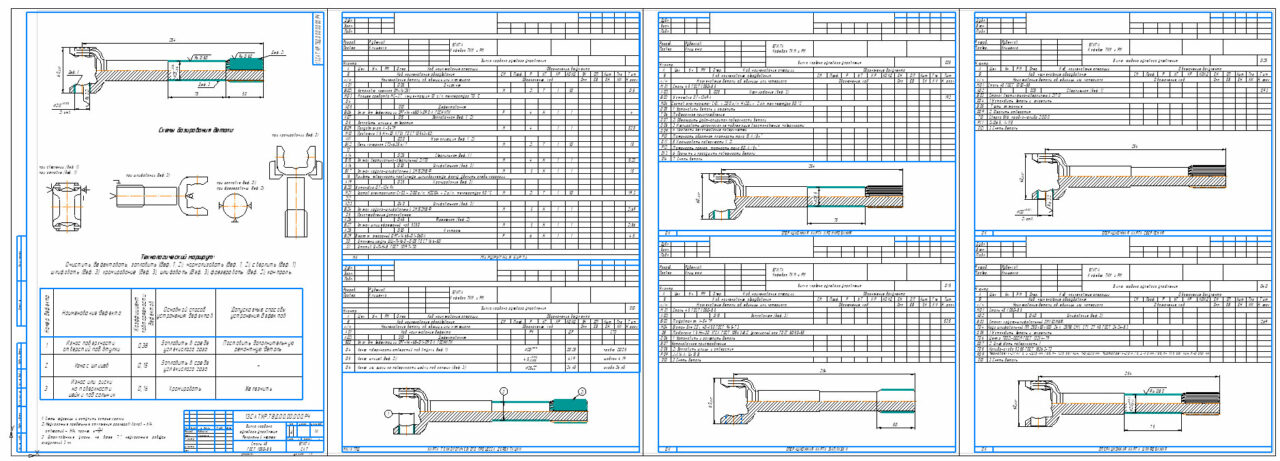

Состав: Пояснительная записка, ремонтный чертеж, маршрутная карта, карта дефектации, операционные карты Язык документа

Софт: Компас 13

Каталог / Машиностроение и механика / Технология восстановления вилки кардана

Просмотр файлов
Вилка кардана/ВилкаКардана HEРемонт.cdw
Вилка кардана/ВилкаКардана HEРемонт.jpg
Вилка кардана/ВилкаКардана РУ_v1.3.doc
Вилка кардана/Титульник.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1
2014-01-30 в 17:12 Ответить

Напишите , пожалуйста , содержание работы.

    2
    2014-01-30 в 18:40 Ответить

    Введение 4
    1 Краткая характеристика детали 5
    2 Определение дефектов деталей и коэффициентов их повторяемости 6
    3 Определение коэффициентов повторяемости дефектов и их сочетаний 7
    4 Выбор рационального способа восстановления изношенных
    поверхностей детали 9
    4.1 Выбор способов восстановления 9
    4.2 Обоснование выбора способов восстановления
    изношенных поверхностей 13
    5 Разработка технологической документации восстановления детали 16
    6 Выбор оборудования, режущего и измерительного инструментов 19
    6.1 Выбор оборудования 19
    6.2 Выбор режущего и измерительного инструментов 19
    7 Выбор установочных баз 20
    8 Расчёт режимов восстановления детали. Техническое нормирование операций
    8.1 Наплавка в среде СО2 20
    8.2 Сверление 21
    8.3 Шлифование 21
    8.4 Хромирование 23
    9 Определение экономической целесообразности и эффективности
    восстановления детали 24
    Заключение 27
    Список литературы 29
