Анализ и синтез механизмов одноцилиндрового поршневого компрессора

Курсовой проект по тмм на тему: «Анализ и синтез механизмов одноцилиндрового поршневого компрессора простого действия предназначенного для получения сжатого воздуха»

Курсовой проект включает: расчетно-пояснительную записку на страницах машинописного текста, содержащую 14 таблиц и 2 рисунка, и графическую часть, содержащую 5 листов чертежей формата А1 и 1 лист формата А4.
Курсовой проект содержит анализ и синтез механизмов поршневого компрессора простого действия.
Выполнен анализ и синтез шестизвенного кривошипно-кулисного механизма поршневого компрессора, включающий определение параметров механизма, его кинематический и силовой анализы, расчет маховика, определение закона движения механизма с маховиком методом Виттен-Бауэра.
Выполнен анализ и синтез двухступенчатого редуктора состоящего из планетарного зубчатого редуктора и зубчатой передачи, по заданным параметрам.
Выполнен анализ и синтез кулачкового механизма с поступательно движущимся роликовым толкателем, закрепленным на волу вмести с одним из зубчатых колёс, включающий определение профиля кулачка, и диаметра ролика по заданному закону движения толкателя.

Состав: Расчетные схемы Язык документа

Софт: Компас v12, CDW

Каталог / Машиностроение и механика / Анализ и синтез механизмов одноцилиндрового поршневого компрессора

Просмотр файлов
Анализ и синтез мех. одноцилинд. поршневого компрессора/
Анализ и синтез мех. одноцилинд. поршневого компрессора/КП.00.001 Кинематическое исследование механизма.cdw
Анализ и синтез мех. одноцилинд. поршневого компрессора/КП.00.001.00 Внешние неравносмещёное зацепление.cdw
Анализ и синтез мех. одноцилинд. поршневого компрессора/КП.00.002 Силовой анализ.cdw
Анализ и синтез мех. одноцилинд. поршневого компрессора/КП.00.003 Динамический расчёт.cdw
Анализ и синтез мех. одноцилинд. поршневого компрессора/КП.00.004 Проектирование планетарного механизма и зубчатой передачи.cdw

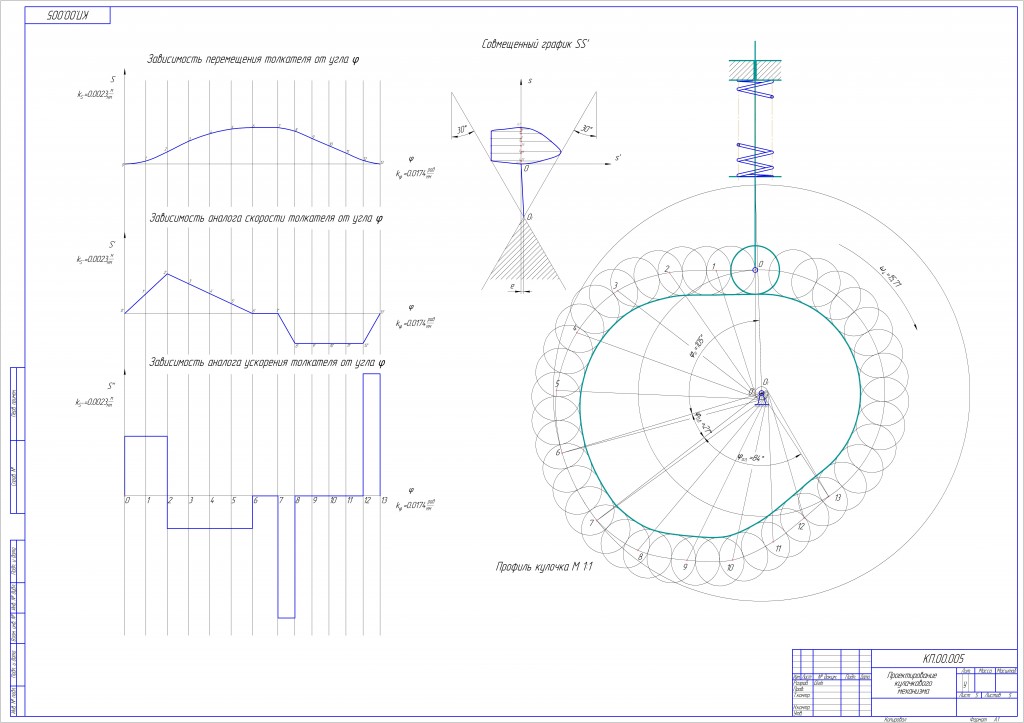

Анализ и синтез мех. одноцилинд. поршневого компрессора/КП.00.005 Проектирование кулачкового механизма.cdw
Анализ и синтез мех. одноцилинд. поршневого компрессора/Расчетно пояснительная записка.doc
