Анализ механизмов четырехтактного двигателя внутреннего сгорания

Курсовая работа по дисциплине "Теория механизмов и машин"

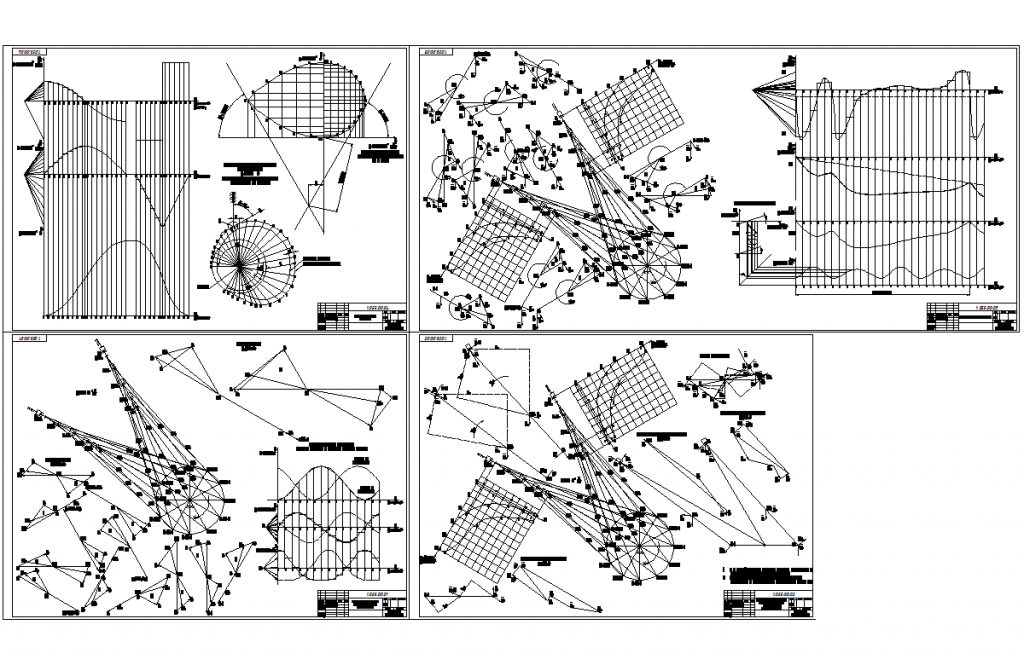

содержит чертеж и пояснительную записку. Рассмотрены следующие пункты: кинематический, кинетостатический, динамический анализ ДВС, а так же динамический синтез кулачкового механизма.

Иркутский государственный технический университет

 Кафедра КСМ

Иркутск 2012 г.

1     Структурный, кинематический и кинетостатический анализ кривошипно-шатунного механизма двс.

1.1     Вычисление недостающих размеров:

1.2     Структурный анализ механизма ДВС..

1.3     Первая задача кинематического анализа механизма.

1.4     Вторая задача кинематического анализа механизма.

1.5     Третья задача кинематического анализа механизма.

1.6     Кинематические диаграммы..

1.7     Силовой анализ механизма.

2     Динамический синтез машины..

3     Синтез кулачкового механизма.

3.1     Построение графиков зависимости аналогов ускорения, скорости и перемещения толкателя от угла поворота кулачка.

3.2    Расчет масштабных коэффициентов графиков аналогов скорости, ускорения и перемещения.

3.3    Построение графика зависимости аналога скорости толкателя от его перемещения.




Состав: Чертеж, пояснительная записка Язык документа

Софт: AutoCAD 2010, Microsoft Word 2007
