Чертежи ТММ анализ и синтез механизма

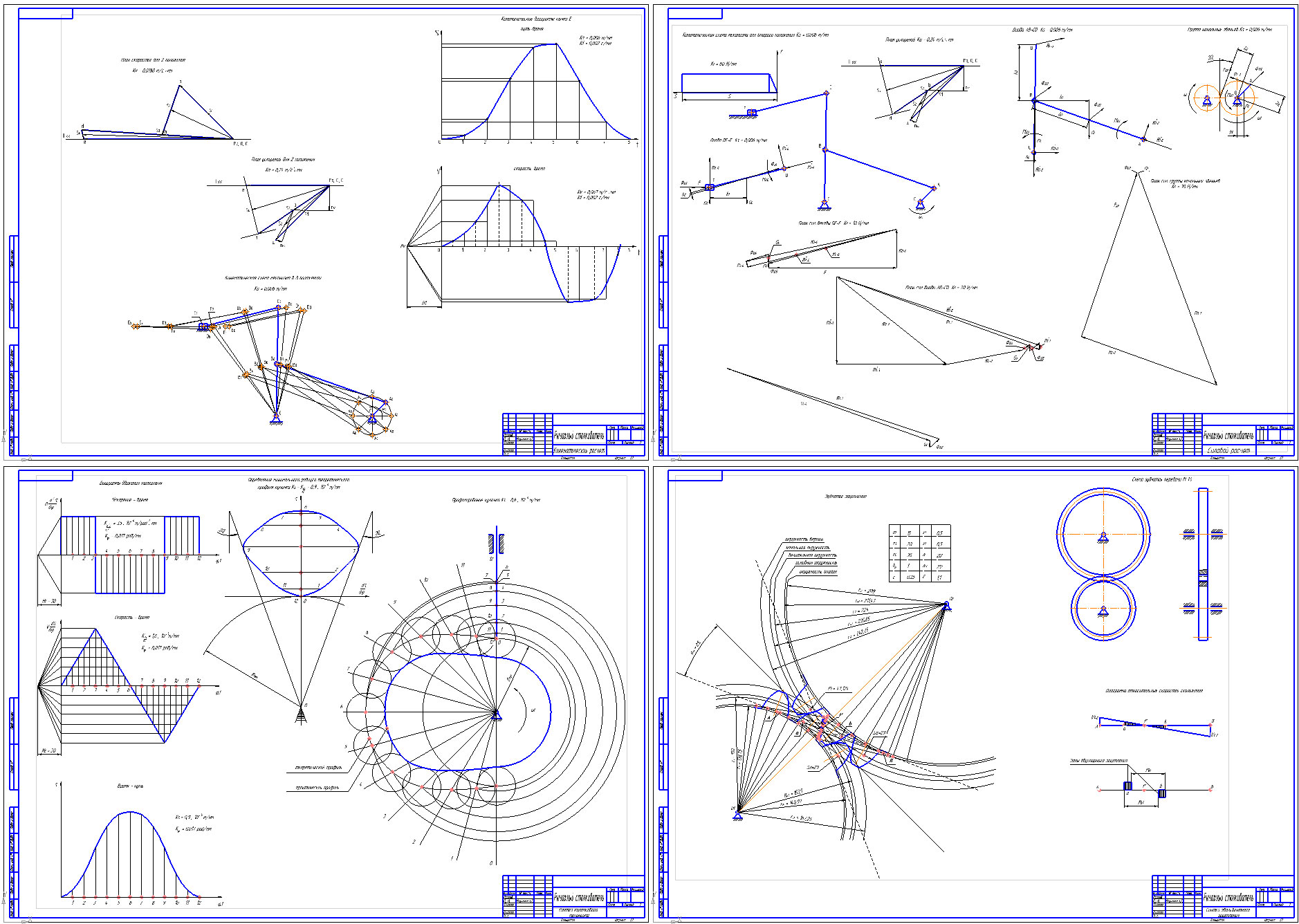

В данной работе представлен расчет: кинематический, силовой, синтез кулачкового мезанизма, синтез эвольвентного зацепления.

Принцип работы рычажного механизма: при движении ползуна справа налево механизм перемещает заготовки в зону обработки и сборки. При движении ползуна слева направо происходит холостой ход. Для удаления готовых изделий из зоны обработки используется кулачковый механизм, имеющий привод от электродвигателя через пару зубчатых колес. В начале каждого рабочего хода до контакта ползуна с заготовкой сопротивление на рабочем органе определяется (так же, как и во время холостого хода) только силой сопротивления перемещения ползуна, возникающей в механизме и равной F = 1440 Н. Сила сопротивления F всегда противоположна скорости движения ползуна.

Состав: Пояснительная записка, чертежи

Софт: Компас v12, CDW

Каталог / Машиностроение и механика / Теория механизмов и машин / Чертежи ТММ анализ и синтез механизма

Просмотр файлов
ТММ_кинематический расчет.bak
ТММ_кинематический расчет 1.bak
ТММ_кинематический расчет 1.cdw
ТММ_кинематический расчет 2.bak
ТММ_кинематический расчет 2.cdw
ТММ_кинематический расчет 3.bak
ТММ_кинематический расчет 3.cdw
ТММ_кинематический расчет 4.bak
ТММ_кинематический расчет 4.cdw
ТММ_ПЗ.docx
