Исследование и проектирование рычажного механизма

Донецкая Академия Автомобильного Транспорта
Курсовой проект по дисциплине «Теория машин и механизмов» по теме «Исследовать и спроектировать рычажный механизм
и зубчатую передачу».
Кафедра «Основы проектирования машин»
Донецьк - 2011

работа состоит из:
пояснительной записки и двух чертежей на формате А1

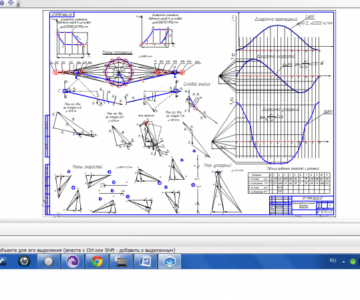

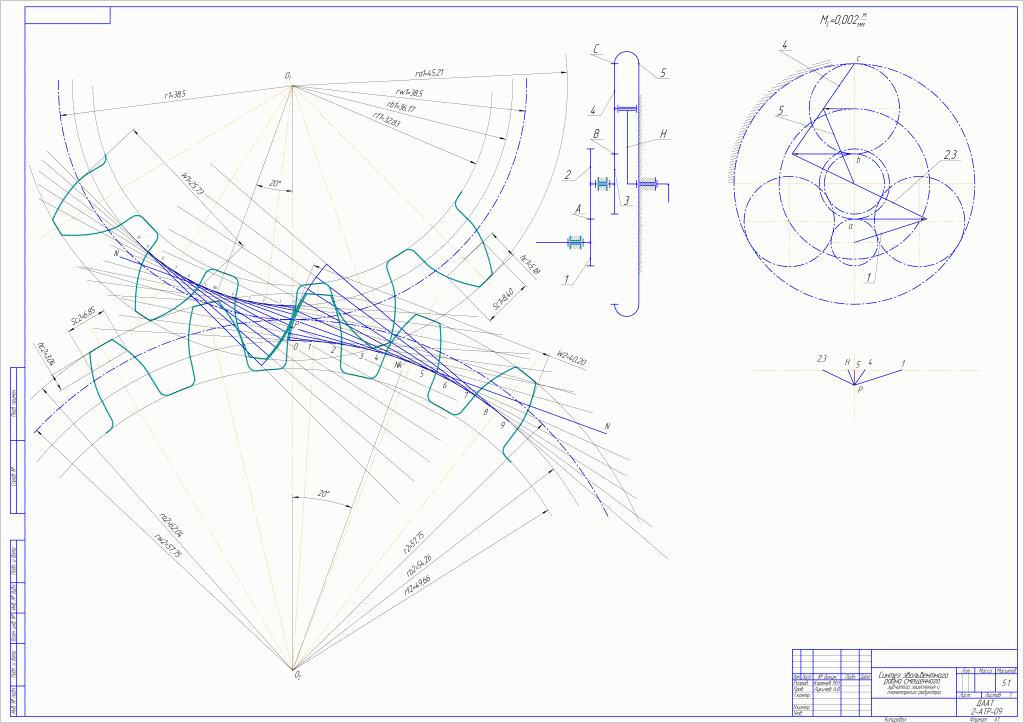

На одном чертеже изображено эвольвентное зацепление, а на другом кинематическое и силовое иследование стержневого механизма (план сил, рычаг жуковского и т.д.)

Курсовий проект: 22 с., 2 рисунок, 2 таблиць, додаток на листах формату А1.
Об’єкт проектування та дослідження – механізми важільний та зубчастий.
Мета роботи – синтез і аналіз цих механізмів.
Проведено синтез і аналіз кінематичних схем і реальних характеристик важільного механізму.
При проектуванні та дослідженні механізмів використані графічні і аналітичні методи з використанням калькулятора.

При выполнении курсового проекта рассмотрены такие вопросы и задачи: структурный анализ стержневого механизма, кинематический и силовой анализ этого механизма в заданном положении, синтез эвольвентного зацепления с построением картины зацепления и проверками всех качественных показателей, проектирование планетарного механизма как аналитические, так и графические методы исследования и проектирование механизмов.
Значение уравновешивающего момента определялось двумя методами: методов планов сил и способом Жуковского. Расхождение
Было произведено сравнение геометрических пареметров колес, найденных расчетным путем с параметрами, полученными из построения картины зацепления.

Состав: Синтез эвольвентного равно смещенного зубчатого зацепления и планетарного редуктора, Кинематическое и силовое исследование стержневого механизма. Записка Язык документа

Софт: Компас v11

Каталог / Машиностроение и механика / Исследование и проектирование рычажного механизма

Просмотр файлов
Чертеж2.cdw
Чертеж2.bak
Чертеж1.cdw
Чертеж1.bak
Записка.doc
