Промотур КОМПАС v17

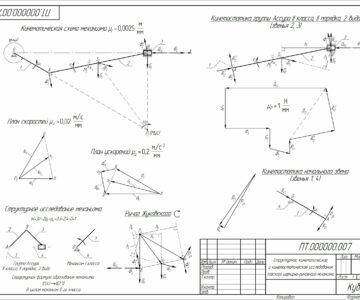

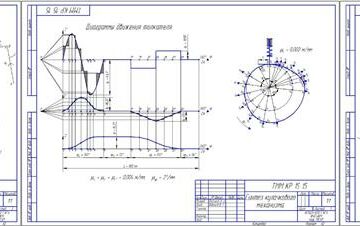

Исследование кривошипно-ползунного механизма двигателя внутреннего сгорания

Курсовой проект по дисциплине Теория механизмов и машин
На тему Исследование кривошипно-ползунного механизма двигателя внутреннего сгорания

Пояснительная записка

КP-ТММ 08.09

Омск 2014

Содержание:
Введение…………………………………………………………….…………..3
1 СТРУКТУРНЫЙ АНАЛИЗ……………………………………………………...……...... 6
Степень подвижности механизма………………………………………………………...………….... 6
Формула строения механизма………………………………………………………………………… 6
Класс механизма……………………………………………………………………………...………... 6
2 КИНЕМАТИЧЕСКИЙ АНАЛИЗ МЕХАНИЗМА……………………………….. 6
Определение положений звеньев механизма ……..……………………………………………....... 6
Определение скоростей звеньев механизма ………………………………………………………… 7
Определение ускорений звеньев механизма………………………………………………………… 9
3 КИНЕТОСТАТИЧЕСКИЙ АНАЛИЗ МЕХАНИЗМА ………………………… 11
Определение реакций в кинематических парах группы 3 -4 для рабочего хода……………….... 11
Определение реакций в кинематических парах группы 1 -2 для рабочего хода ………………… 12
Определение реакций в кинематических парах группы 3 -4 для холостого хода………………… 13
Определение реакций в кинематических парах группы для холостого хода 1 -2………………… 14
4 КИНЕМАТИЧЕСКИЙ АНАЛИЗ ЭПИЦИКЛИЧЕСКОГО МЕХАНИЗМА……………………………………………………………………………………. 15
5 ДИНАМИЧЕСКИЙ РАСЧЕТ РЫЧАЖНОГО МЕХАНИЗМА……………. 18
Заключение…………………………………………………………………... 22
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ…………………………........ . 23

Состав: Исследование плоских механизмов Язык документа

Софт: КОМПАС-3D 15

Каталог / Машиностроение и механика / Теория механизмов и машин / Исследование кривошипно-ползунного механизма двигателя внутреннего сгорания

Просмотр файлов
Курсовая работа/8-9 (2).cdw
Курсовая работа/8-9-2 (1).cdw
Курсовая работа/8-9-3 (1).cdw
Курсовая работа/8-9-4 (1).cdw
Курсовая работа/пояснительная.doc
Курсовая работа
