Промотур КОМПАС v17

Исследование механизма одноступенчатого компрессора

БГАТУ гр. 84зм
Кафедра «Теоретическая механика и теория механизмов и машин»
Предмет "Теория механизмов и машин"
Курсовой проект на тему "Исследование механизма одноступенчатого компрессора".
Минск 2011

Курсовой проект включает 3 листах графической части формата А1 и 4 листов пояснительной записки формата А4 .Пояснительная записка содержит 6 таблиц и 3 рисунка. При выполнении данного курсового проекта использовано 9 литературных источников.
Ключевые слова: механизм; машина; структурная группа; кинематическая пара; звено; план скоростей; план ускорений; сила.
Цель курсового проекта: приобретение практических навыков по кинема-тическому анализу и синтезу плоских рычажных, рычажных, кулачковых и зубчатых механизмов.
Методы проведения исследований: аналитический, графический и графо-аналитический.
В данном проекте определены структурные кинематические и динамические характеристики рычажного механизма, спроецированы кулачковый и зубчатый механизмы по заданным условиям.

Состав: спецификация, структурная схема, графическое исследование механизма, ПЗ Язык документа

Софт: Компас v10 Cdw

Каталог / Машиностроение и механика / Исследование механизма одноступенчатого компрессора

Просмотр файлов
Титульник.doc
Записка.doc

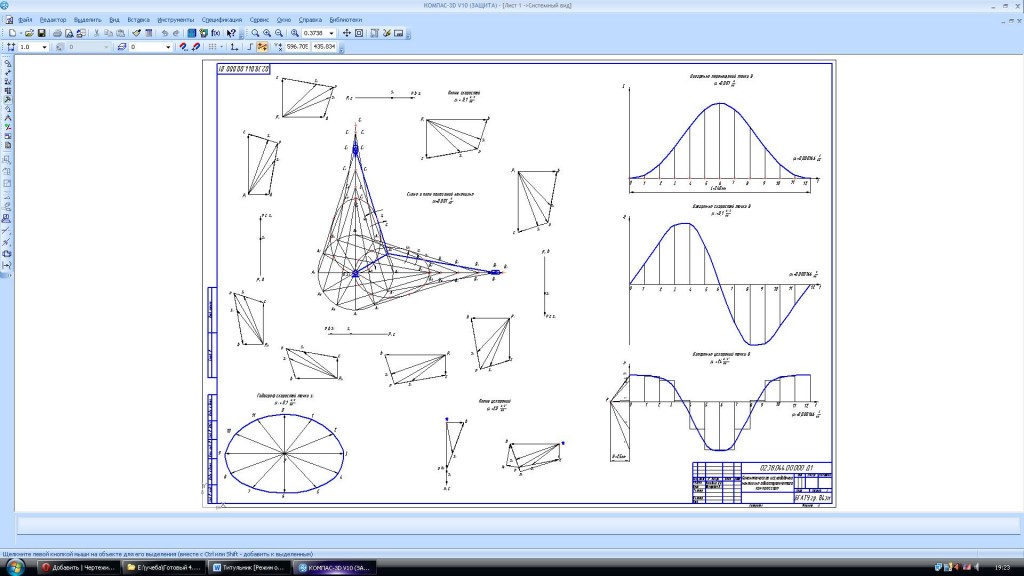

Лист 1.cdw
