Исследование работы механизма сенного пресса

Курганская Государственная сельскохозяйственная академия им. Т.С.Мальцева
Кафедра теоретической механики
Расчетно-графическая работа по дисциплине "теории механизмов и машин"

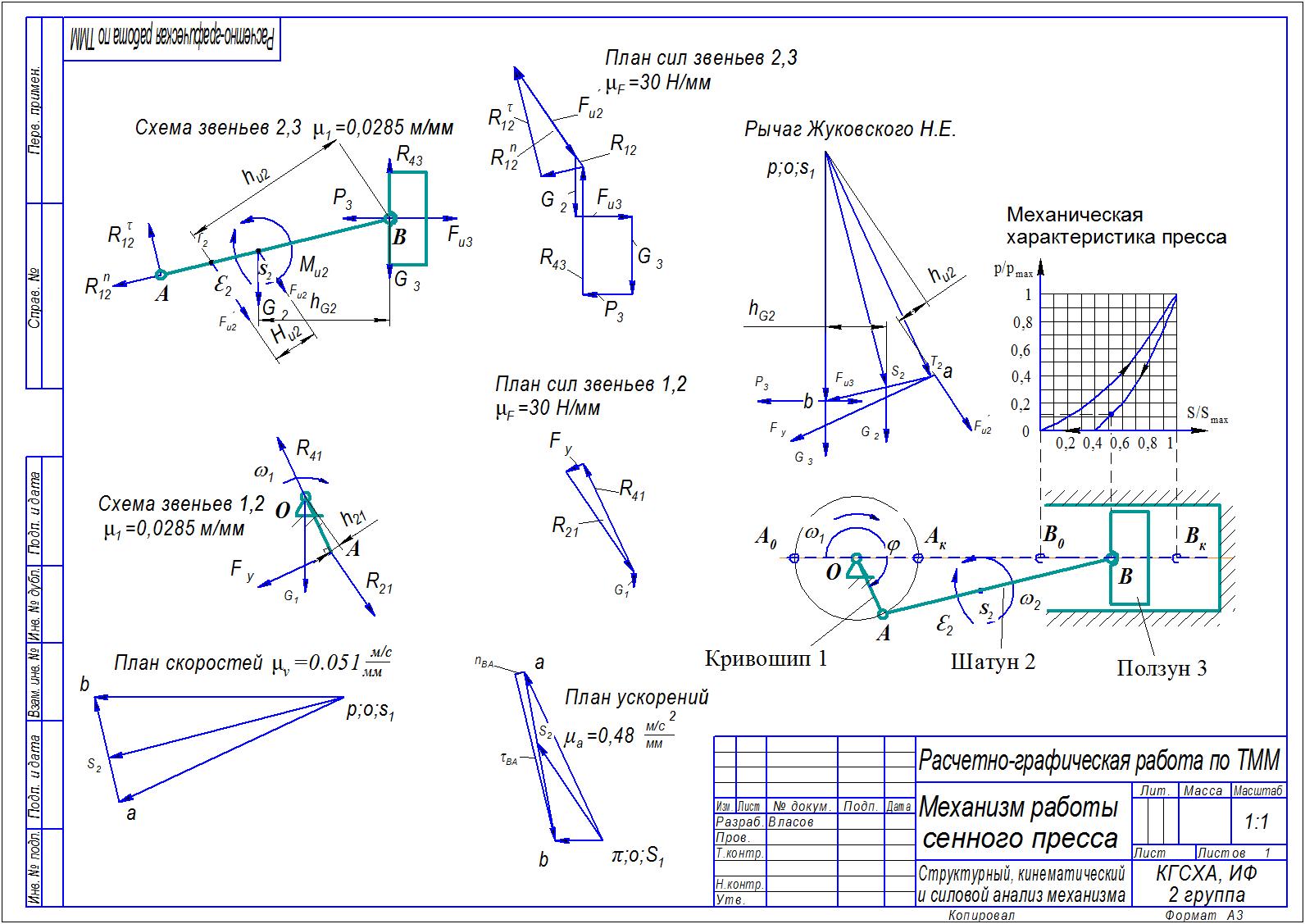

На тему «Исследование работы механизма сенного пресса»
Курган 2015

Исходные данные
За начало отсчёта принять то положение механизма, когда точка A находится в положении А0.
Центры масс звеньев 1, 2, 3 расположены в точках O, S2 и B соответственно. Положение точки S2 определяется из условия AS2=0,42∙AB.
Частота вращения кривошипа ОА = 68 об/мин
Длина кривошипа = 0.57 м
Отношение длины шатуна АВ к длине кривошипа ОА = 3.8
Угол положения механизма для исследования = 245 град.
Масса кривошипа ОА = 15 кг
Масса шатуна АВ = 58 кг
Масса ползуна 3 = 75
Содержание
1. Исследование работы механизма сенного пресса
2 Структурный анализ рычажного механизма одноступенчатого компрессора
3 Кинематический анализ рычажного механизма
4 Силовой расчет рычажного механизма
Список литературы
