Кулачок коромысловый

Кулачко́вый механи́зм — механизм, образующий высшую кинематическую пару, имеющий подвижное звено, совершающее вращательное движение, — кулак (кулачок), с поверхностью переменной кривизны или имеющей форму эксцентрика, взаимодействующей с другим подвижным звеном — толкателем, если подвижное звено совершает прямолинейное движение, или коромыслом, если подвижное звено совершает качание. Кулак, совершающий прямолинейное движение, называется копиром.
 ход толкателя H=42мм,
 эксцентриситет e=-8мм

Состав: Вид общий (ВО), Диаграмма перемещений Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / Кулачок коромысловый

Просмотр файлов

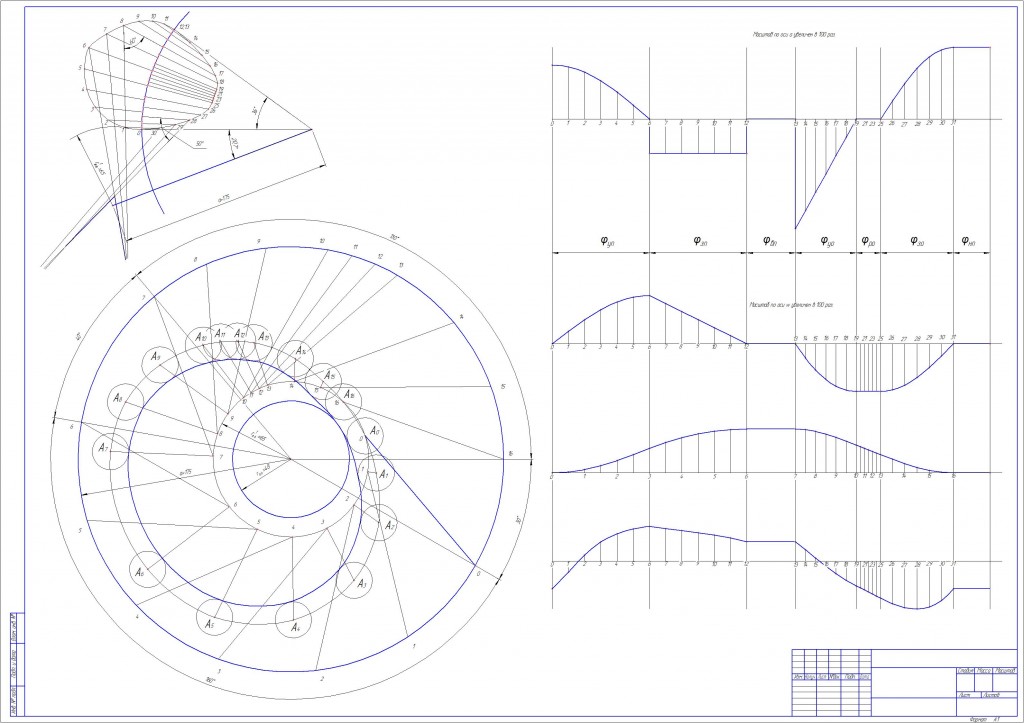

Чертеж кулачек.cdw
КУЛАЧКОВЫЙ МЕХАНИЗМ.docx
