Курсовая работа по предмету ТММ ВДАУ

Состоит из 5 листов.

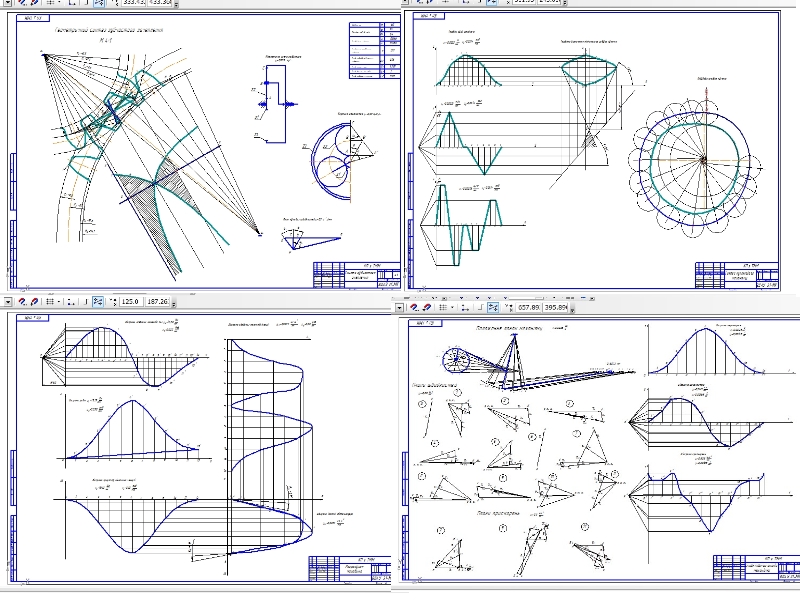

1 лист (структурный анализ механизма)
2 лист (Кинетостатичне исследования механизма)
3 лист (расчет маховика)
4 лист (Синтез кулачкового механизма)
5 лист (Синтез зубчатого сцепления)

Розрахунково-пояснювальної записки
Зміст 2
Вступ 3
1. Кінематичне дослідження шарнірно-важільного механізму 4
1.1. Структурний аналіз механізму 4
1.2. Побудова планів механізму 6
1.3. Діаграми переміщень, швидкостей та прискорень 7
1.4. Побудова планів швидкостей точок і ланок 8
1.5. Побудова планів прискорень 12
1.6. Визначення радіуса кривизни траєкторії точки S2 15
2. Кінетостатичне дослідження механізму 16
2.1. Визначення сил інерції ланок 16
2.2. Визначення невідомих реакцій в групах Ассура 17
2.3. Силовий розрахунок вихідного механізму 20
2.4. Визначення зрівноважувального момента 20
3. Розрахунок махових мас 22
3.1. Графік зведених моментів сил опору 22
3.2. графік зведених моментів інерції 23
3.3. Графік роботи сил опору і рушійних сил 24
3.4. Графік надлишкової роботи 25
3.5. Діаграма енергомас Віттенбауера 25
3.6. Визначення основних розмірів та маси маховика 26
4. Проектування кулачкового механізму 27
4.1. Діаграми руху кулачкового механізму 27
4.2. Визначення мінімального радіуса кулачка 28
4.3. Побудова профілю кулачка 29
4.4. Вибір радіуса ролика штовхача 30
5. Дослідження зубчастих механізмів 31
5.1. зовнішнє зачеплення 31
5.2. Внутрішнє нульове стандартне зачеплення 35
5.3. Діаграми питомого ковзання 35
Використана література 37

Состав: 5 листов и записка Язык документа

Софт: КОМПАС-3D 12

Файлы:
prev_ver/Лист 1.cdw
prev_ver/Лист 2.cdw
prev_ver/Лист 3.cdw
prev_ver/Лист 4.cdw
prev_ver/Лист 5.cdw
Записка.doc
Зміст.doc
Лист 1.cdw
Лист 2.cdw
Лист 3.cdw
Лист 4.cdw
Лист 5.cdw
