Курсовой проект по ТММ На тему: «Механизмы грохота»

Министерство образования Республики Беларусь
Учреждение образования
«Брестский государственный технический университет»
Кафедра машиноведения
КУРСОВОЙ ПРОЕКТ ПО ТММ
На тему: «Механизмы грохота»
Брест 2014

Исходные данные:

Loa=0,18 м, Lab=0,37 м, Lce=0,75 м, Ldc=0,13 м;
частота вращения кривошипа n1=350 мин-1;
m2=m3=5 кг; m4=16 кг; m5=160 кг; g= 9.81 м/с2
модуль зубчатого колеса m=4,5 мм; число зубьев колеса: z1=50; z1=26;
фаза подъема 120°, фаза верхнего выстоя 15°, фаза возврата 140°, рабочая фаза 275°

Содержание

1 Структурный анализ рычажного механизма 4
2 Динамический анализ рычажного механизма 7
2.1 Построение плана положений механизма 7
2.2 Построение планов скоростей 7
2.3 Определение значений линейных и угловых скоростей точек и звеньев механизма 8
2.4 Определение приведенной силы сопротивления 10
2.5 Определение приведенных моментов сил сопротивления и моментов сил движущих. Построение графика изменения кинетической энергии 11
2.6 Определение приведенных моментов инерции. Построение графика 13
2.7 Определение приведенного момента инерции маховика 15
2.8 Определение параметров маховика……………………………………………………….15
3 Силовой расчет рычажного механизма 17
3.1 Определение ускорений 17
3.2 Определение сил и моментов инерции 18
3.3 Определение реакций в кинематических парах и уравновешивающей силы методом планов сил 19
3.4 Определение уравновешивающей силы методом Жуковского 21
3.5 Расчет погрешностей 2-х методов 22
4 Расчет кинематической схемы планетарного редуктора и построение эвольвентного зацепления 23
4.1 Подбор числа зубьев и числа сателлитов планетарного редуктора 23
4.2 Расчет параметров зубчатых колес и зубчатого зацепления 24
4.3 Определение коэффициента зацепления зубчатой передачи графическим способом 27
5 Синтез кулачкового механизма 28
5.1 Построение графиков аналогов скоростей,ускорений и пути 28
5.2 Определение минимального радиуса кулачка. Построение центрового и действительного профилей кулачка, определение радиуса ролика 29
Литература 31

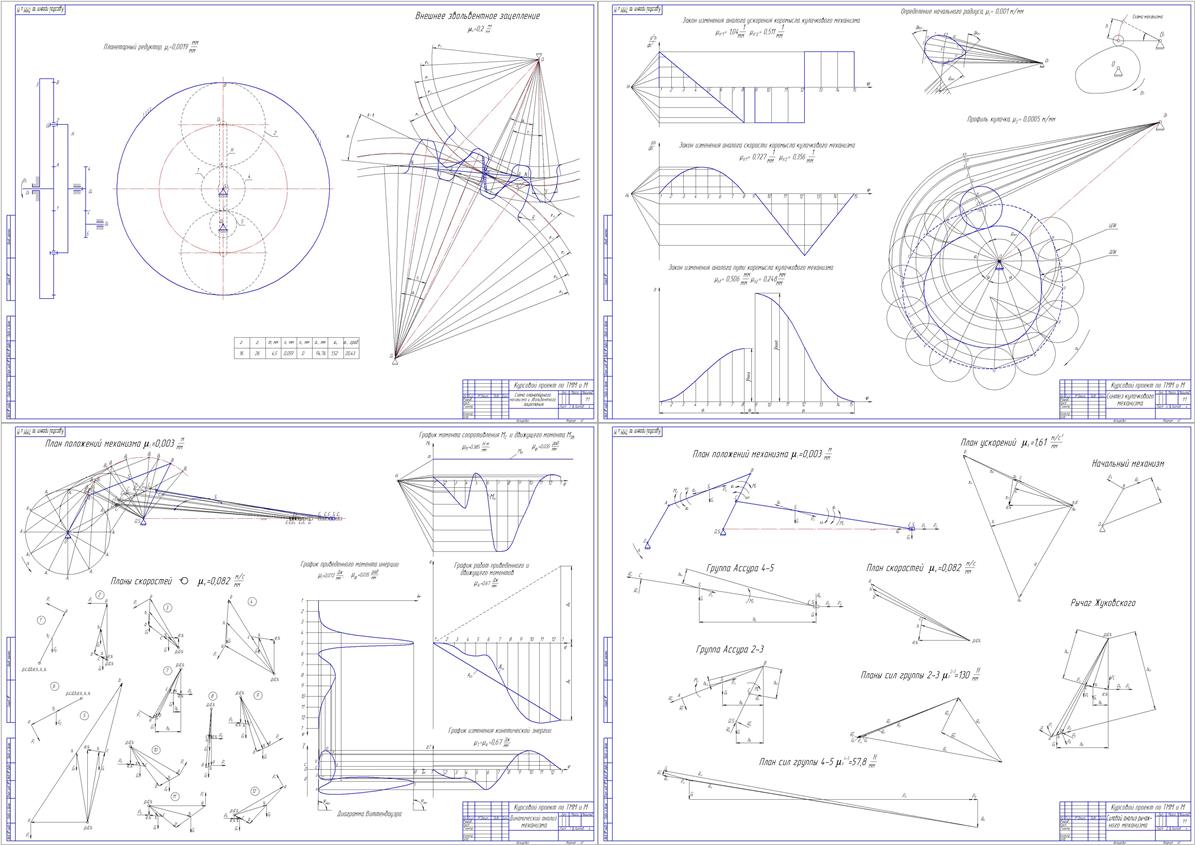

Состав: ПЗ, содержание, титульный лист, чертежи (4) Язык документа

Софт: КОМПАС-3D 14

Файлы:
КП/
КП/Чертежи в 14 компасе/
КП/Чертежи в 14 компасе/Лист 2.cdw
КП/Чертежи в 14 компасе/Лист 1.cdw
КП/Чертежи в 14 компасе/Лист 4.cdw
КП/Чертежи в 14 компасе/Лист 3.cdw
КП/Содержание.doc
КП/Титульный лист .doc
КП/Поясняк.doc
