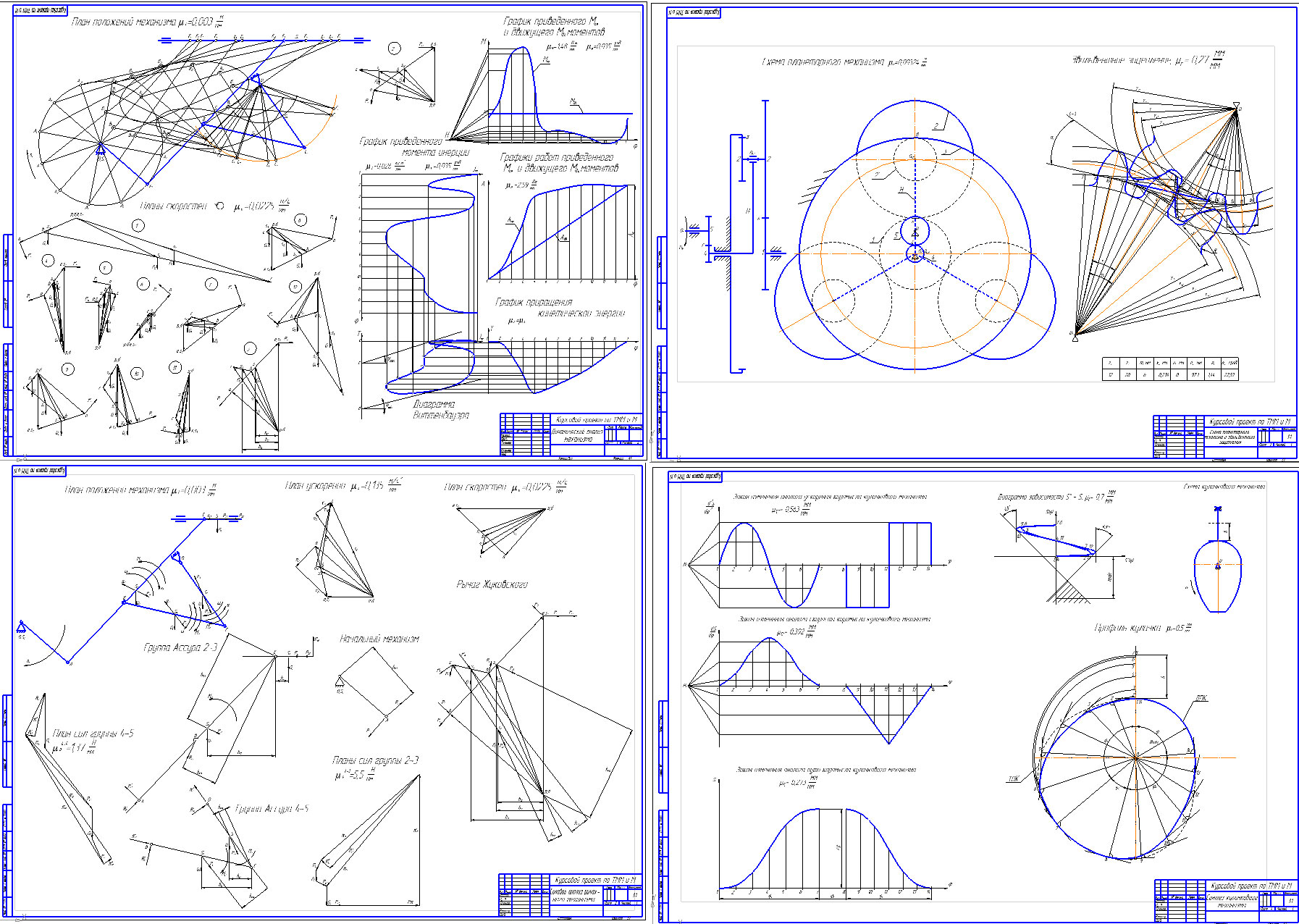

Курсовой проект по ТММ на тему «Механизмы плоскопечатной машины»

Министерство образования Республики Беларусь
Учреждение образования
«Брестский государственный технический университет»
Кафедра машиноведения
Курсовой проект по ТММ
На тему: «Механизмы плоскопечатной машины»
Брест 2014

Исходные данные:

Loa=0,24 м, Lab=0,32 м, Lbe=0,45 м, Lbc=0,40 м; Lnd=0.30 м;Les3=0.03 м;
частота вращения кривошипа n1=72 мин-1;
m2=8 кг;m3=14 кг; m4=10 кг; m5=5.4 кг; g= 9.81 м/с2
модуль зубчатого колеса m=6 мм; число зубьев колеса: z1=50; z2=82;
фаза подъема 130°, фаза верхнего выстоя 35°, фаза возврата 110°, рабочая фаза 275°

Содержание

1 Структурный анализ механизмов 4
1.1 Структурный анализ рычажного механизма 4
2 Динамический синтез рычажного механизма 7

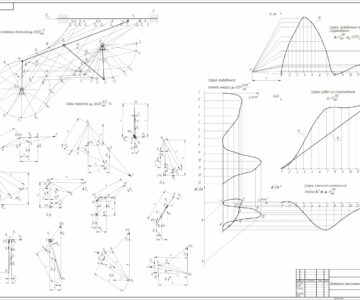

2.1 Построение плана положений механизма 7
2.2 Построение повернутых планов скоростей 7
2.3 Определение значений линейных и угловых скоростей точек и звеньев механизма 8
2.4 Определение приведенной силы сопротивления 10
2.5 Определение приведенных моментов сил сопротивления и моментов сил движущих. Построение графика изменения кинетической энергии 11
2.6 Определение приведенных моментов инерции. Построение графика 13
2.7 Определение приведенного момента инерции маховика 14
2.8 Определение параметров маховика……………………………………………………….15
3 Силовой расчет рычажного механизма 17
3.1 Определение ускорений 17
3.2 Определение сил и моментов инерции 18
3.3 Определение реакций в кинематических парах и уравновешивающей силы методом планов сил 19
3.4 Определение уравновешивающей силы методом Жуковского 21
3.5 Расчет погрешностей 2-х методов 22
4 Расчет кинематической схемы планетарного редуктора и построение эвольвентного зацепления 23
4.1 Подбор числа зубьев и числа сателлитов планетарного редуктора 23
4.2 Расчет параметров зубчатых колес и зубчатого зацепления 25
4.3 Определение коэффициента зацепления зубчатой передачи графическим способом 28
5 Синтез кулачкового механизма 29
5.1 Построение графиков аналогов скоростей,ускорений и пути 29
5.2 Определение минимального радиуса кулачка. Построение профиля кулачка 30
Литература 32
